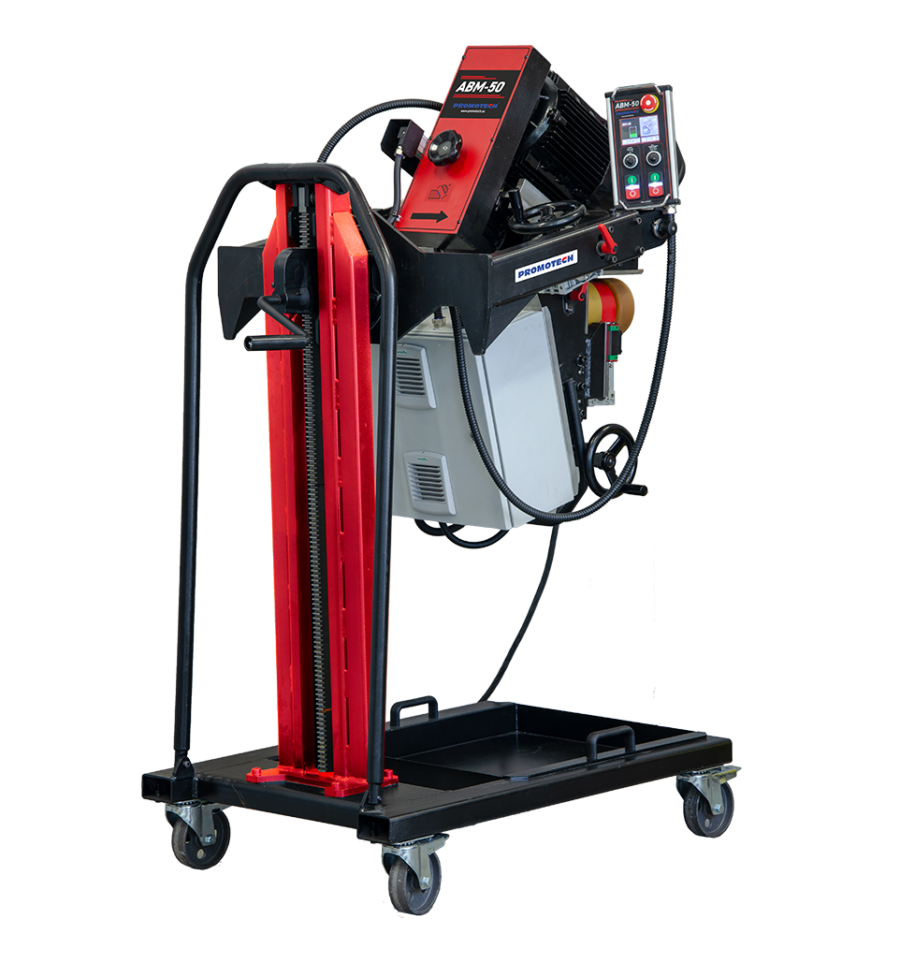

ABM-50 | Chanfreineuse Automatique Double Face
ABM-50 | Chanfreineuse Automatique Double Face
L’ABM-50 réalise des chanfreins double-face de grande qualité sans déformation thermique ni création de zone affectée thermiquement, sur des tôles d’épaisseur de 8 à 80mm, à l’aide d’une tête de coupe spécifique à huit plaquettes de coupe à 4 faces. Angle de chanfrein réglable en continu entre 15 et 60° (aussi bien pour le chanfreinage par le haut ou par le bas), et ceci sans outils.
- chanfreinage avec avance automatique•
- mesures et affichage numérique précis en temps réel de la géométrie du chanfrein et des paramètres d’usinage
- largeur de coupe jusqu’à 50 mm sous 45°
- retournement de 180° permet la réalisation d’un chanfrein double face – pas besoin d’équipements pour retourner la machine et donc un gain de temps et plus de sécurité dans l’atelier
- vitesse de rotation variable pour le travail sur différents épaisseurs et types d’acier
- polyvalent et transportable sur son chariot
- équipé d’une tête d’usinage avec 8 plaquettes remplaçables
- système de contrôle de surcharge
Specification
| Voltage | 3~ 400 V + PE, 50/60 Hz 3~ 480 V + PE, 50/60 Hz |
| Puissance | 6.5 kW |
| Vitesse de rotation (à vide) | 300–800 rpm |
| Vitesse d’avance | 0–1.2 m/min (47”/min) |
| Angle de chanfrein ( , Fig. 1) | 15–60° |
| Largeur de coupe maximum (b, Fig. 1) | 50 mm (2”) |
| Profondeur de coupe maximum (d, Fig. 1) tolérée par passe | 6 mm (1/4”) |
| Epaisseur de tôle | 8–80 mm (5/16”–3 1/8”) |
| Température ambiante requise | 0–40 °C (34–104°F) |
| Poids | 320 kg (700 lbs) |
| Référence: | UKS-0627-10-40-00-0 |
