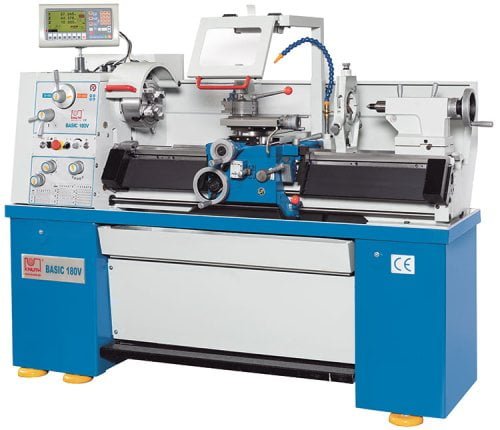

Basic 180 V
Le modèle Basic 180 V est l’une des machines les plus lourdes de ce segment de marché populaire. Avec une largeur de banc de 206 mm et un poids total 30 % supérieur, sa conception solide a un effet positif sur la qualité globale de l’usinage. Ce tour permet également de réaliser des enlèvements de copeaux plus lourds, capables de répondre aux exigences industrielles. Équipé d’un onduleur, il peut facilement atteindre 3 000 tours par minute. La fonction de vitesse de coupe constante assure lors du dressage, des qualités de surface comparables à celles d’un tour CNC. Au Maroc
- La plus grande largeur de banc de la catégorie de machines
- Vitesse de coupe constante
- Vitesse de broche élevée et puissance du moteur
- Équipement de série complet pour des applications polyvalentes
| Zone de travail | |
|---|---|
| Entrepointe | 1000 mm |
| Diamètre usinable sur banc | 356 mm |
| Diamètre de tournage sur traînard | 220 mm |
| Largeur banc | 206 mm |
| Courses | |
|---|---|
| Coursaxe X | 178 mm |
| Course axe Z1 | 92 mm |
| Pivotement chariot | ± 50° |
| Broche principale | |
|---|---|
| Vitesses de rotation, hautes | 550 1/min – 3000 1/min |
| Vitesses de rotation, basses | 30 1/min – 550 1/min |
| Nez de broche | Camlock D1-4 |
| Passage de broche | 38 mm |
| Cône de broche | 5 cm |
| Avances | |
|---|---|
| Avance axe X | 0,014 mm/tr – 0,206 mm/tr |
| Avance axe Z | 0,043 mm/tr – 0,653 mm/tr |
| Filetage | |
|---|---|
| Coupe de filetage, metrique | (37) 0,4-7 mm |
| Filetage, whitworth | (28) 4-56 TPI |
| Contre-poupée | |
|---|---|
| Diamètre contre-poupée | 45 mm |
| Cône fourreau | 3 cm |
| Course contre-poupée | 120 mm |
| Décalage contre-poupée | ± 10 mm |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 4 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 1,95 m x 0,75 m x 1,55 m |
| Poids | 880 kg |
- Banc en fonte grise, fortement rainuré
- Tous les guides sont durcis par induction et rectifiés
- Broche principale avec cage D1-4″, alésage Ø 38 mm, guidée dans 2 roulem. de précision à rouleaux côniques
- Tous les engrenages sont en acier Cr-Ni, durcis, rectifiés en précision, et sont dans un bain d’huile
- La contre-poupée peut être décalée de ± 10 mm pour le tournage cônique
- Guides réglables par verrous
- Protocole de réception conforme à DIN
- Avec afficheur 3 axes, montée
- Afficheur d’axes avec vitesse de rotation
- Réglage de la vitesse de broche en continu sur 2 paliers
- Vitesse jusqu’à 3000 min-1
- Ima vitesse de coupe s’adapte à la pièce – la vitesse de coupe s’adapte à la circonférence de la pièce donc un état de surface de très bonne qualité.
- Puissance 4 kW
