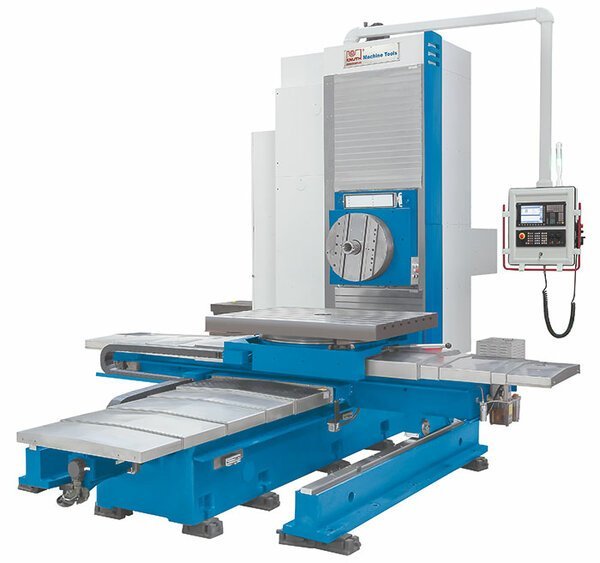

BO T 110 L CNC
Fraiseuses et aléseuses CNC maroc
Fraiseuses et aléseuses CNC, Knuth Maroc
Les grandes fraiseuses et aléseuses de la série CNC BO 110 permettent d’usiner avec succès des pièces lourdes et de grande taille. La puissante commande Siemens 828D CNC et la table rotative avec indexable à 4 positions pour l’usinage multifaces des pièces en un seul serrage créent des solutions répondant à un plus large éventail de travaux de fraisage et de perçage.
- Table de travail pivotante manuellement dans quatre positions d’indexation à 90° (commande CNC en option)
- Moteur principal puissant à couple élevé
- Commande Siemens 828D pour un usinage avancé
| Zone de travail | |
|---|---|
| Capacité de perçage | 50 mm |
| Surface de la table | 1320 mm x 1010 mm |
| Charge | 5000 kg |
| Rainures T, nombre | 7 Pièce |
| Rainures T, large | 22 mm |
| Rainures, distance | 125 mm |
| Rotation table | 4 x 90° |
| Courses | |
|---|---|
| Coursaxe X | 1800 mm |
| Course d’usinage axe Y | 1200 mm |
| Course d’usinage axe Z | 1300 mm |
| Course axe W | 550 mm |
| Broche principale | |
|---|---|
| Plage de vitesses | 12 1/min – 1100 1/min |
| Diamètre broche | 110 mm |
| Couple broche principale (max.) | 1100 Nm |
| Nez de broche | BT 50 JIS (MAS 403) |
| Avances rapides | |
|---|---|
| Avance rapide axe X | 10000 mm/min |
| Avance rapide axe Y | 10000 mm/min |
| Avance rapide axe Z | 10000 mm/min |
| Avance rapide axe W | 5000 mm/min |
| Avances | |
|---|---|
| Avance axe X | 20 mm/min – 1000 mm/min |
| Avance axe Y | 20 mm/min – 1000 mm/min |
| Avance axe Z | 20 mm/min – 1000 mm/min |
| Avance axe W | 20 mm/min – 1000 mm/min |
| Précisions | |
|---|---|
| Précision de placement axe X | 0,04 mm |
| Précision de placement axe Y | 0,04 mm |
| Précision de placement axe W | 0,04 mm |
| Précision de placement axe Z | 0,04 mm |
| Répétabilité axe X | 0,02 mm |
| Répétabilité axe Y | 0,02 mm |
| Répétabilité axe W | 0,02 mm |
| Précision de placement table | 12 “ |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 18,5 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 5,5 m x 3,8 m x 3,3 m |
| Poids | 16000 kg |
- Le bâti de la machine, conçu avec modernité et qualité, garantit la stabilité et la rigidité à la flexion en cas d’enlèvement de copeaux intensif
- Usinage 4 faces avec table de serrage rotative manuellement, qui peut être arrêtée de manière précise selon 4 positions
- La table rotative avec palier central de grandes dimensions peut supporter une pièce d’un poids maximal de 5 tonnes
- Die Spindeldrehzahl ist stufenlos regelbar
- Productivité, diversité des fonctionnalités et précision optimisées grâce à la commande et à l’entraînement Siemens 828D
- La bonne interaction entre le matériel et le logiciel de réglage assure une dynamique élevée ; les moteurs et la technique d’entraînement garantissent la précision nécessaire
- Les vis à billes de précision précontraintes sur tous les axes sont précises, sont peu soumises à l’usure et ne nécessitent pas d’entretien
- Le moteur puissant garantit un couple élevé sur toute la plage de vitesse en continu
- Des capots télescopiques protègent les guides des copeaux et de l’encrassement
- Le graissage centralisé automatique facilite l’entretien de la machine
- En option, une table de travail à positionnement commandé peut être fournie
