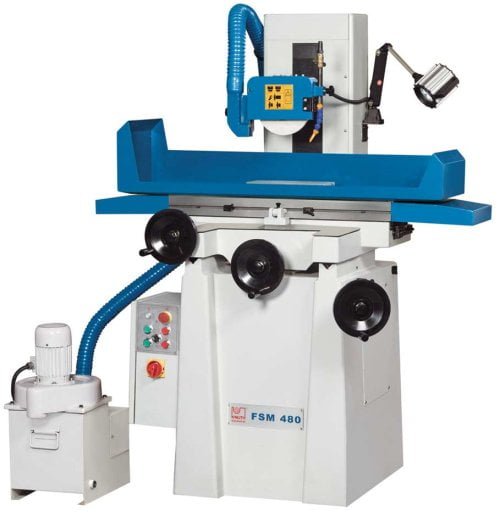

FSM 480
Rectification Au maroc
Machine de Rectification, Rectification Au maroc, Knuth Maroc
La gamme de rectifieuses planes manuelles s’adresse aux utilisateurs qui doivent effectuer des tâches de rectification courtes et simples avec une grande précision mais à faible coût. La solution parfaite pour les ateliers de réparation et de formation. Le bâti de la machine en forme de table croisée offre un haut niveau de qualité. Le guidage de la table est fluide et une plaque de serrage magnétique fait partie également des accessoires standard ainsi que le dispositif d’aspiration.
- Bâti machine en fonte, absorbant les vibrations
- Plaque de serrage magnétique de 125 x 300 mm
- Équipement de série complet
- Étau de meulage à angle réglable
| Zone de travail | |
|---|---|
| Dimensions table | 210 mm x 450 mm |
| Distance table – broche | 450 mm |
| Courses | |
|---|---|
| Coursaxe X | 480 mm |
| Course d’usinage axe Y | 230 mm |
| Course par tour de manivelle, axe X | 5 mm |
| Course par tour de manivelle, axe Y | 5 mm |
| Course par tour de manivelle, axe Z | 1 mm |
| Avances | |
|---|---|
| Graduation anneau axe X | 0,02 mm |
| Division vernier gradué axe Y | 0,02 mm |
| Division vernier gradué axe Z | 0,005 mm |
| Précisions | |
|---|---|
| Rugosité | >= 0,63 µm Ra |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 1,5 kW |
| Dimensions et poids | |
|---|---|
| Dimensions de meules | 200 mm x 13 mm x 32 mm |
| Poids | 730 kg |
- Une broche à forte capacitée de charge dans des roulements précontraints à bords obliques garantit une course avec peu de vibrations, une haute précision, une longue durée de vie et une maintenance minimale
- Moteur de broche à haute capacité de charge
- Construction massive absorbant les vibrations
- Prismes et guides plats en direction z ainsi qu’en y pour une haute précision constante et une longue durée de vie
- Mouvement longitudinal de la table sur un guide linéaire à billes
- Bagues d’échelle réglables en hauteur et transversalement, permettent une fixation du point zéro à n’importe quel endroit
- Graissage centrale
- Parallélisme de rectification 0,005 mm / 300 mm
