HB 1020 L
Scies à ruban à coupe horizontale, Knuth maroc, Knuth, Scies à ruban à coupe horizontale
Scies à ruban à coupe horizontale, Knuth maroc, Knuth, Scies à ruban à coupe horizontale

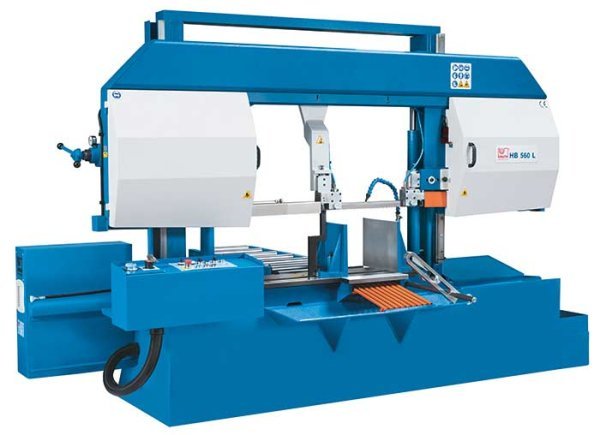

Les scies à ruban horizontales semi-automatiques de la série HB-L sont le premier choix pour les applications dans le domaine d’usinage intensif. Elles coupent avec une grande précision les lourdes pièces en acier, en fonte et autres matériaux. Les machines se caractérisent par une conception en double colonne rigide et extrêmement stable. Les vibrations réduites permettent des temps de coupe plus courts et une plus grande précision. Des fonctions telles que le réglage précis de l’avance de la lame de scie, le réglage en continu de la vitesse de la lame de scie et le serrage de pièce pivotant contribuent aux excellentes performances de coupe de la série HB-L.
- Conception en double colonne avec guidage linéaire
- Fonctionnement semi-automatique
- Réglage automatique de la hauteur de course avec capteur optique
- Étau orientable à 45° pour les coupes d’onglets
- Temps de rééquipement de la machine et de l’outil très courts
| Capacités de coupes | |
|---|---|
| Capacité de coupe 0° (rond) | 1020 mm |
| Capacité de coupe 0° (carré) | 1020 mm |
| Capacité de coupe 0° (rectangle) (longueur x largeur) | 1020 mm x 1020 mm |
| Capacité de coupe 45° – plat (longueur x largeur) | 675 mm x 1020 mm |
| Capacité de coupe 45° (rond) | 675 mm |
| Capacité de coupe 45° (carré) | 675 mm |
| Vitesse de coupe | 20 m/min – 100 m/min |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 7,5 kW |
| Puissance pompe hydraulique | 2,2 kW |
| Puissance pompe de refroidissement | 0,12 kW |
| Dimensions et poids | |
|---|---|
| Dimensions lame | 9500 mm x 54 mm x 1,6 mm |
| Dimensions (longueur x largeur x hauteur) | 4,5 m x 1,7 m x 2,75 m |
| Poids | 5860 kg |
- Construction en acier résistante à la torsion avec guidage à double colonne – stabilité et amorti des vibrations
- L’archet conçu comme construction monobloc, se déplace dans des guidages linéaires de grandes dimensions
- Avance d’archet hydraulique perfectionnée avec nouveau système de régulation (PAS) pour l’adaptation optimale à chaque mouvement de lame : le réglage sans paliers de la vitesse d’avance et le réglage de la force de coupe permettent de réaliser un ensemble d’usinages considérable avec un seul type de lame
- Les réglages de profilés et de matériaux pleins ainsi que diverses matières sont effectués directement sur la vanne de régulation et facilitent les manœuvres pour l’opérateur
- La détection optique de la hauteur de pièce permet de procéder à des courses à vide en avance rapide, de passer de manière optimale à l’avance de travail et de limiter la course de l’archet, et ce, de manière complètement automatisée pour réduire les temps morts
- L’ensemble de la série dispose d’une vitesse de coupe réglable sans paliers de 20 à 100 m/min
- Les moteurs puissants et nécessitant peu d’entretien se distinguent par leur grande fiabilité
- Un serrage matière hydr. maintenant de série sur tous les modèles
- L’affichage sur manomètre de la tension correcte de la lame augmente la durée de vie et réduit les coûts
- Réservoir de produit de refroidissement extractible pour simplifier la maintenance
- Tension de la lame de scie hydraulique (HB 810 L et 1020 L)
- La tension de la lame de scie peut être réglée avec précision à l’aide d’un manomètre
