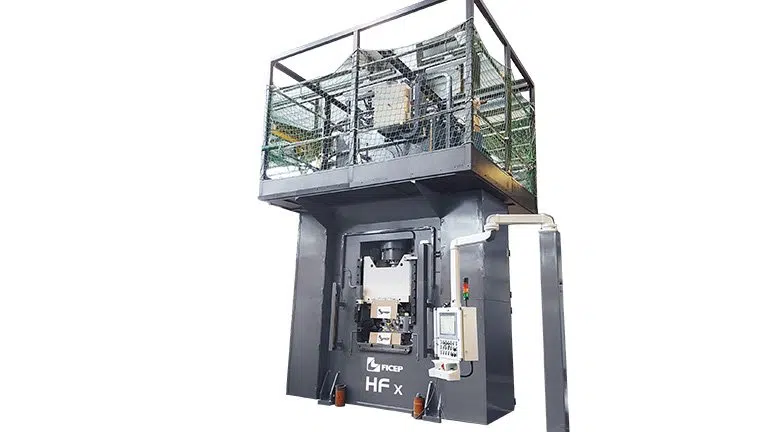

HF X
Presses hydrauliques à triple action
Les presses hydrauliques à triple action de la série HF-X sont conçues pour le formage à chaud de pièces complexes. La Triple Action peut également être utilisée en combinaison avec des matrices à cavités multiples et un formage en plusieurs étapes. Cette série de presses présente plusieurs caractéristiques techniques d’excellence : formage vertical et horizontal sans bavure, extrusion verticale directe et indirecte, extrusion horizontale directe et indirecte simple et double, aplatissement et écrasement, formage horizontal différentiel, processus à cavités multiples et en plusieurs étapes.
USINAGES
Préformage
Formage – Forgeage
Taille
Extrusion inverse
Extrusion directe
Perçage| HF-X Presses hydrauliques à triple action |
HF 400X | HF 630X | HF 800X |
|---|---|---|---|
| Force de pressage [kN] | 4000 | 6300 | 8000 |
| Pression max. de service [bars] | 315 | 315 | 315 |
| Vitesse max. d’approche [mm/s] | 400 | 400 | 400 |
| Vitesse max. de retour [mm/s] | 400 | 220 | 260 |
| Course du coulisseau [mm] | 500 | 500 | 650 |
| Distance du banc au coulisseau [coulisseau en pos. haute mm] | 800 | 800 | 1100 |
| Écartement entre les colonnes [mm] | 1240 | 1240 | 1400 |
| Dimensions de la base porte-matrice : profondeur x largeur [mm] | 800 x 1200 | 1000 x 1200 | 1100 x 1350 |
| Puissance hydraulique totale installée [kW] | 180 | 200 | 250 |
| 2 cylindres latéraux (gauche et droit) : | |||
| Force de poinçonnage (réglable) [tonne] | 200 | 300 | 400 |
| Longueur de la course [mm] | 200 | 200 | 250 |
| Vitesse max. de pressage avec pompe et accumulateur [mm/s] | 400 | 250 | 200 |
| Vitesse max. de retour [mm/s] | 200 | 100 | 100 |
