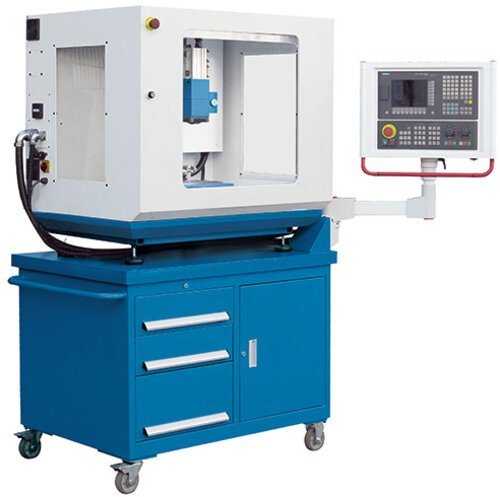

LabCenter 260 CNC
Fraisage Au maroc
Machine de Fraisage, Fraisage Au maroc, Knuth Maroc
Le LabCenter est idéal pour la formation CNC mais également pour la production de petites pièces. Le centre d’usinage CNC compact et mobile représente toute la gamme des fonctions d’une grande machine de production. La broche principale tourne en continu jusqu’à 5000 tours et la commande Siemens 808 offre un démarrage idéal pour les applications CNC grâce à son guidage simple et intuitif de l’opérateur. Avec le cône de broche ISO 20, le serrage d’outil automatique et un changeur d’outils Pickup à 4 positions, le LabCenter permet une formation pratique adaptée.
- La commande Siemens 808 Advance est idéale pour commencer
- Vis à billes dans tous les axes
- Vitesse de broche max. jusqu’à 5 000 tr/min
- Changeur d’outils à 4 stations
- Piètement mobile avec de grands espaces de rangement
| Zone de travail | |
|---|---|
| Dimensions table | 400 mm x 145 mm |
| Charge | 20 kg |
| Rainures T, nombre | 3 Pièce |
| Rainures T, large | 12 mm |
| Rainures, distance | 40 mm |
| Distance broche – table | 60 mm – 240 mm |
| Porte à faux | 200 mm |
| Courses | |
|---|---|
| Coursaxe X | 160 mm |
| Course d’usinage axe Y | 152 mm |
| Course d’usinage axe Z | 180 mm |
| Broche principale | |
|---|---|
| Vitesse de broche | 80 1/min – 5000 1/min |
| Nez de broche | SK 20 ISO 7388-1 (DIN 69871) |
| Avances rapides | |
|---|---|
| Avance rapide axe X | 2000 mm/min |
| Avance rapide axe Y | 2000 mm/min |
| Avance rapide axe Z | 2000 mm/min |
| Avances | |
|---|---|
| Avance de travail | 500 mm/min |
| Avance de travail axe X | 500 mm/min |
| Avance de travail axe Y | 500 mm/min |
| Avance de travail axe Z | 500 mm/min |
| Couple max. moteur d’avances axes X | 2,2 Nm |
| Couple max. moteur d’avances axes Y | 2,2 Nm |
| Couple max. moteur d’avances axes Z | 2,2 Nm |
| Porte-outils | |
|---|---|
| Nombre d’outils | 4 Pièce |
| Dimensions outils Ø x l (max.) | 10 mm x 110 mm |
| Poids outils (max.) | 0,5 kg |
| Temps de changement, outil / outil | 10 s |
| Précisions | |
|---|---|
| Précision de placement axe X | ± 0,015 mm |
| Précision de placement axe Y | ± 0,015 mm |
| Précision de placement axe Z | ± 0,015 mm |
| Répétabilité axe X | ± 0,01 mm |
| Répétabilité axe Y | ± 0,01 mm |
| Répétabilité axe Z | ± 0,01 mm |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 1 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 1,4 m x 0,9 m x 1,8 m |
| Poids | 450 kg |
Points forts
- Compact, mobile et professionnel pour le laboratoire et l’enseignement
- Manivelle électronique pour une mise en place professionnelle
- Socle mobile avec rangements pour outils et matière
Conception de la machine
- Châssis machine soigné avec une très bonne rigidité
- Guidage à queue d’aronde et vis à billes avec servo moteur dans tous les axes
Broche
- Vitesse max. de broche 5000 min-1
- Cage de broche ISO 20
Changeur d’outils
- Le changeur d’outils 4 outils permet un usinage flexible
