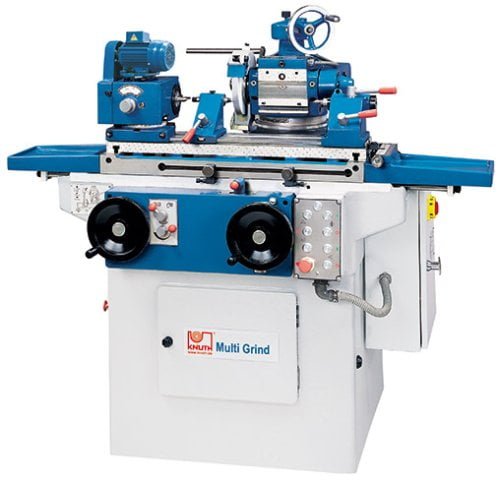

Multi-Grind
Rectification Au maroc
Machine de Rectification, Rectification Au maroc, Knuth Maroc
La conception spéciale du Multi Grind permet de combiner les fonctions de rectification cylindrique, de surface plane et d’outils en une seule machine. Dans le cas d’une rectification cylindrique extérieure, la pièce usinée doit être serrée soit d’un seul côté soit entre les pointes de la contre-poupée stable. Un dispositif de rectification intérieure peut être monté sur la poupée et permet ainsi de légères opérations de rectification plane avec ce modèle. Grâce à la fonction supplémentaire d’affûtage des outils, vous pouvez usiner les arêtes de coupe d’une large gamme d’outils avec le Multi Grind.
- Rectification cylindrique intérieure et extérieure
- Rectification plane
- Rectification d’outils
- Avance de table hydraulique
- Accessoires complets
| Zone de travail | |
|---|---|
| Diamètre de rectification | 200 mm |
| Longueur de pièce | 500 mm |
| Dimensions ext. de rectification, optimal | Ø 5-50 x 400 mm |
| Dimensions rectification intérieure, optimal | Ø 10-50 x 75 mm |
| Dimensions outils de rectification | 200 mm x 500 mm |
| Pièce, longueur rectification plane | 200 mm |
| Pièce, largeur rectification plane | 50 mm |
| Poids max. de pièce | 10 kg |
| Coupe biaises de table (max.) | +45° / -30° |
| Courses | |
|---|---|
| Course d’usinage axe Z | 480 mm |
| Avances | |
|---|---|
| Avance par division de vernier axe X, fin | 1 mm |
| Avance par division de vernier axe X, grossier | 4 mm |
| Avance par division de vernier axe X, fin | 0,005 mm |
| Avance par division de vernier axe X, grossier | 0,02 mm |
| Pas d’échelle du réglage en hauteur | 0,01 mm |
| Vitesse d’avance longitudinale (hydraulique) | 0,1 m/min – 6 m/min |
| Manuel, à assistance hydraulique | 7 m/min |
| Contre poupée | |
|---|---|
| Vitesse broche de travail | (3) 110 – 300 1/min |
| Zone de déviation poupée | ± 90° |
| Cône de broche de travail | 2 cm |
| Diamètre du mandrin | 100 mm |
| Poupée porte meule | |
|---|---|
| Vitesse de broche porte-meule | 2500 1/min |
| Régime de rotation de la broche de rectification interne | 13500 1/min |
| Coupe biaises poupée porte-meule | ± 90° |
| Poupée de rectification – vertical / transversal | 200 mm |
| Contre-poupée | |
|---|---|
| Décalage en hauteur à chaque rotation du volant manuel | 2 mm |
| Cône fourreau | 2 cm |
| Course contre-poupée | 14 mm |
| Puissance d’entraînement | |
|---|---|
| Puissance d’entraînement de la machine | 2,525 kW |
| Puissance moteur principal | 1,1 kW |
| Dimensions et poids | |
|---|---|
| Dimensions de meules | 200 mm x 20 mm x 75 mm |
| Dimensions meule rectif.int. (min.) | 10 mm x 10 mm x 3 mm |
| Dimensions meule rectif.int. (max.) | 25 mm x 20 mm x 6 mm |
| Dimensions (longueur x largeur x hauteur) | 1,52 m x 1,35 m x 1,4 m |
| Poids | 1300 kg |
La gamme des fonctions de la Multi-Grind va de la rectification cylindrique intérieure et extérieure à la rectification cônique. La rectification d’outillage (affûtage de fraises, forets et burins) et les travaux simples de rectification de surfaces planes sont réalisables facilement et sans problèmes avec la Multi-Grind
- Positionnement à 3 points
Le positionnement spécial à 3 points de la broche de rectification garanti une faible influence de la température et un plan de rectification de qualité constante - Entraînement de l’avance
L’avance (longitudinale) de la table est actionnée par hydraulique avec inversion automatique de sens. Une avance longitudinale supplémentaire, actionnée manuellement avec assistance hydraulique, permet des vitesses d’avance jusqu’à 7 m/min - Poupée porte-meule
Grâce à la conception spéciale de la poupée porte-meule, il est possible de serrer simultanément 2 meules différentes.
La poupée porte-meule peut être actionnée non seulement dans le sens transversal, mais également en hauteur et peut pivoter autour de l’axe de hauter. - Vitesses>
La poupée porte-meule dispose de 3 régimes de rotation différents (110, 200, 300 min-1), la transmission se fait par une boîte de vitesse facile à enclencher. - Autres éléments convaincants…
-lubrification centrale
-construction solide. Le chassis de machine de la KNUTH Multi-Grind est fabriqué en fonte grise solide, qui minimise les vibrations, grâce à son poids de 1300 kg.
-les composants électriques sont installés de façon synoptique dans l’armoire de commande et sont conformes aux dispositions du VDE.
