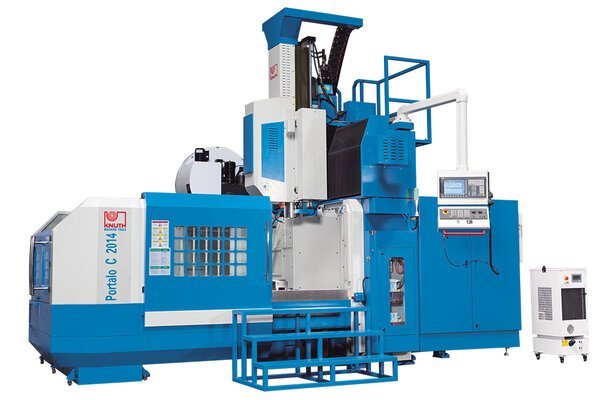

Portalo C 3022 CNC
Maroc maroc
Centres d’usinage verticaux, Knuth Maroc
Les machines de la série Portalo C CNC sont conçues pour l’usinage précis de pièces lourdes et de grandes dimensions. Le châssis de machine est doté d’un portique fixe et d’une table mobile. Les machines de cette gamme impressionnent dans les travaux d’enlèvement de copeaux intensif, mais également dans l’usinage haute vitesse de matrices et de moules. Des accessoires complets permettent de répondre aux différentes exigences spécifiques.
- Poids élevé de la pièce
- Grande zone de travail
- Portique rigide et fixe
- Changeur d’outils rapide
- Systèmes de mesure Renishaw pour outils et pièces
| Zone de travail | |
|---|---|
| Dimensions table | 3000 mm x 1800 mm |
| Charge (max.) | 10000 kg |
| Distance broche – table | 200 mm – 1200 mm |
| Distance entre montants | 2200 mm |
| Courses | |
|---|---|
| Coursaxe X | 3200 mm |
| Course d’usinage axe Y | 2500 mm |
| Course d’usinage axe Z | 1000 mm |
| Broche principale | |
|---|---|
| Vitesse de broche | 6000 1/min |
| Nez de broche | SK 50 ISO 7388-1 (DIN 69871) |
| Diamètre broche | 155 mm |
| Avances rapides | |
|---|---|
| Avance rapide axe X | 12 m/min |
| Avance rapide axe Y | 12 m/min |
| Déplacement rapide axe Z | 10 m/min |
| Avances | |
|---|---|
| Avance de travail | 8000 mm/min |
| Porte-outils | |
|---|---|
| Nombre d’outils | 24 Pièce |
| Précisions | |
|---|---|
| Précision de placement | 0,005/300 mm |
| Répétabilité | 0,005/1000 mm |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 26 kW |
| Entraînement principal, charge constante | 22 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 8 m x 5,1 m x 4,9 m |
| Poids | 30000 kg |
- La zone de travail est facilement accessible par de grandes portes coulissantes dans le carter de la machine et permet un équipement aisé
- Les systèmes de mesure Renishaw pour le contrôle des outils et des pièces améliorent considérablement l’efficacité de la machine – plus de flexibilité – moins de temps d’arrêt – pas d’erreurs de réglage manuel – moins de rebuts
- Le circuit de refroidissement efficace et le système de série de transport des copeaux assurent une bonne évacuation des copeaux
- Un graissage centralisé automatique facilite l’entretien de la machine
