Rail Tug | Chariot Soudage Et Coupage
Rail Tug | Chariot Soudage Et Coupage

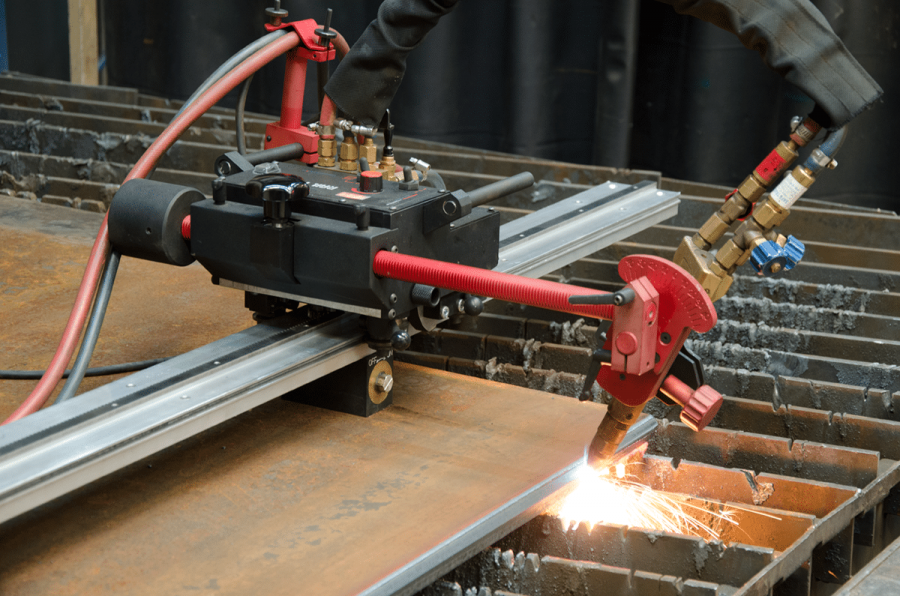

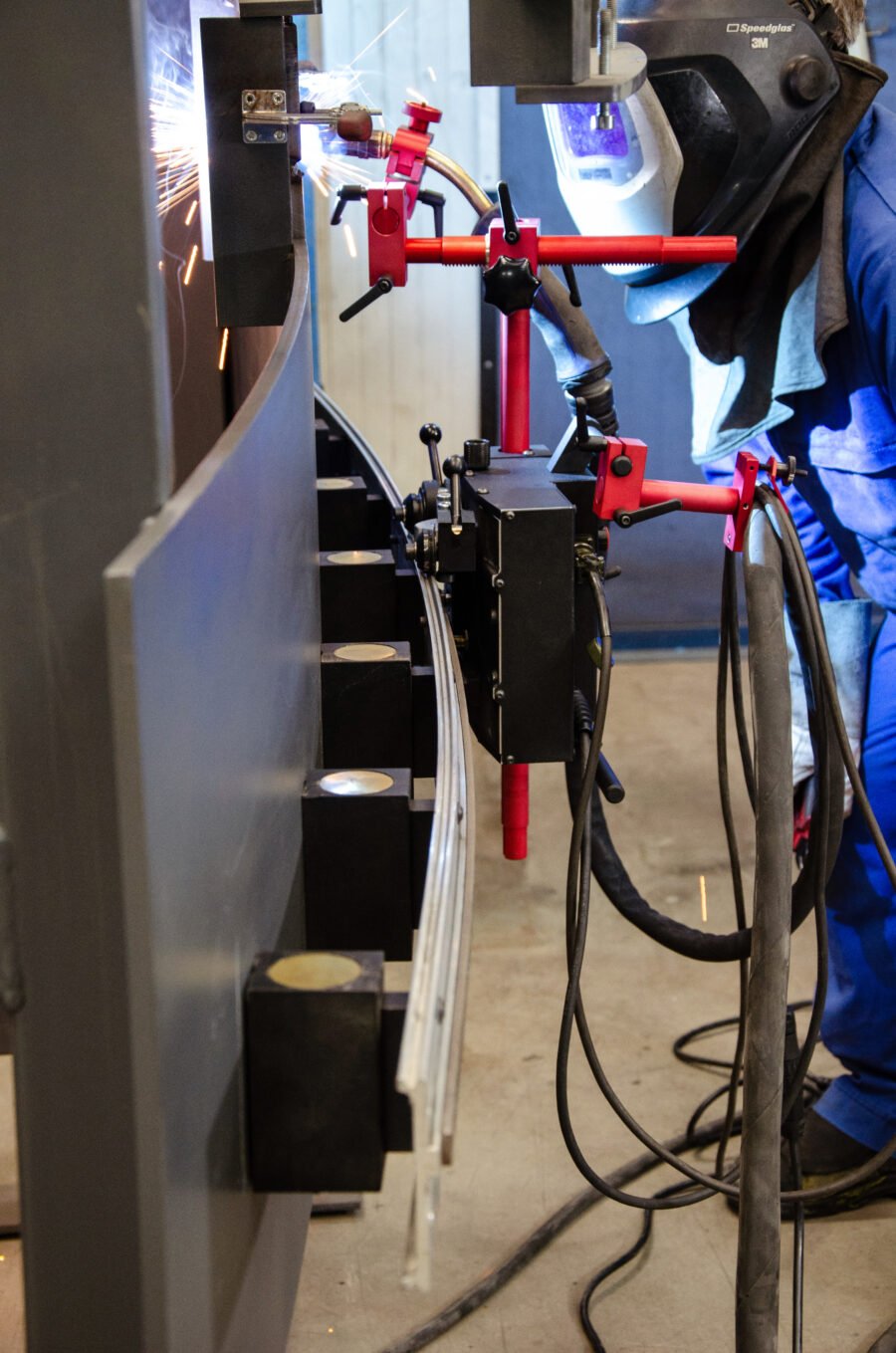

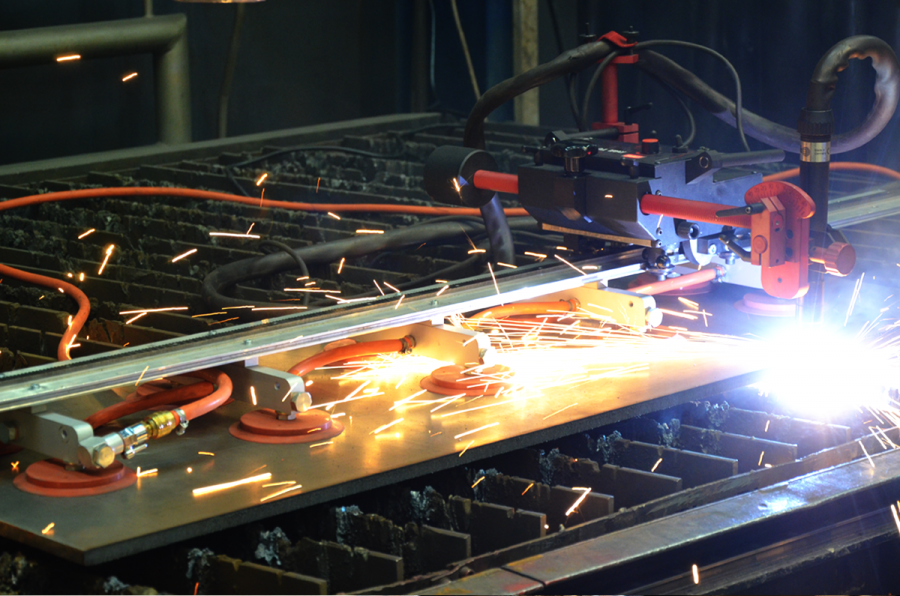

Le Rail Tug est un chariot basique conçu pour la mécanisation des procédés de soudage et de coupage thermique. Le chariot peut se déplacer sur des rails annulaires, hi-flex, semi-flexibles ou rigides sur des surfaces planes, courbes et rondes. Les rails peuvent être fixés sur des matériaux ferromagnétiques et non ferromagnétiques grâce à diverses unités magnétiques ou à ventouses. Doté d’un système d’entraînement à pignon et crémaillère avec contrôle électronique de la vitesse, le Rail Tug crée une géométrie de cordon de soudure qui correspond exactement à vos spécifications, ce qui réduit le sursoudage coûteux et la quantité de métal d’apport. Le Rail Tug est une solution économique pour un grand nombre d’application sur tôles plates ou cintrés, et tubes.
- Le Rail Tug est une solution économique pour un grand nombre d’application sur tôles plates ou cintrés, et tubes.
- Conception compacte et légère
- Le système de contrôle de la vitesse à boucle fermée stabilise la vitesse de déplacement, ce qui permet un apport de chaleur uniforme pour produire des soudures et des coupes de qualité constante.
- Afficheur digital pour le préréglage de la vitesse d’avance
- Tension d’alimentation au choix 115–230 V, 50–60 Hz
- Adapté à une variété d’applications circulaires jusqu’à un rayon minimum de 100 mm (4”)

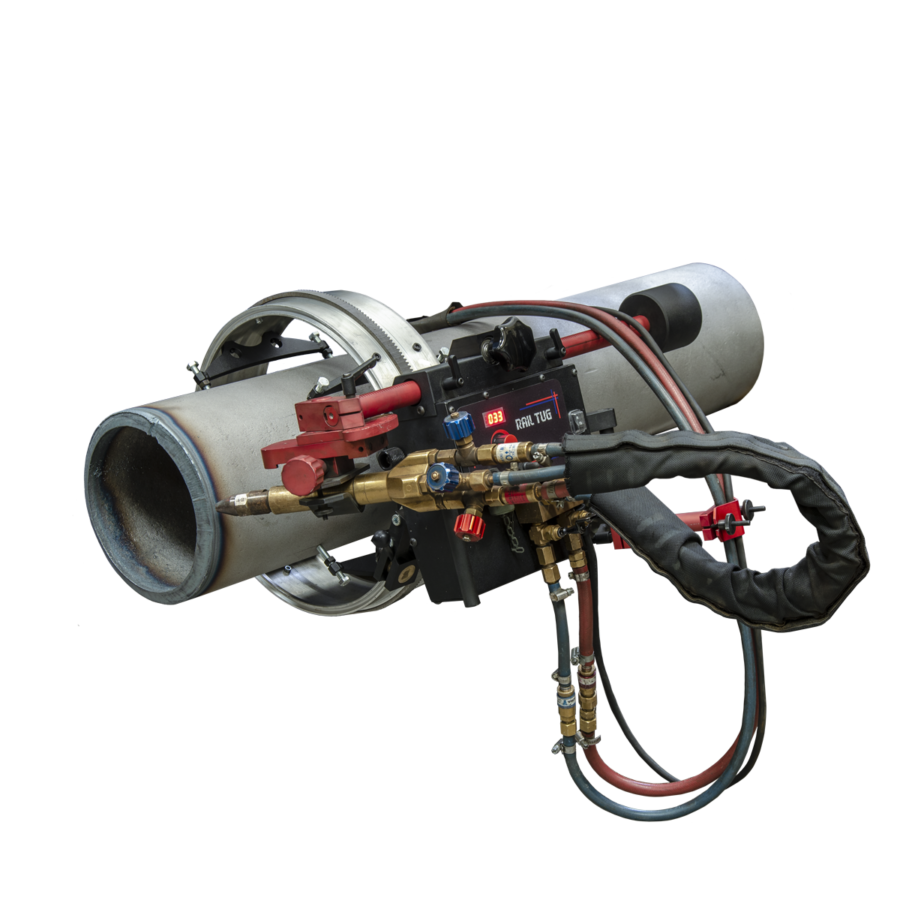

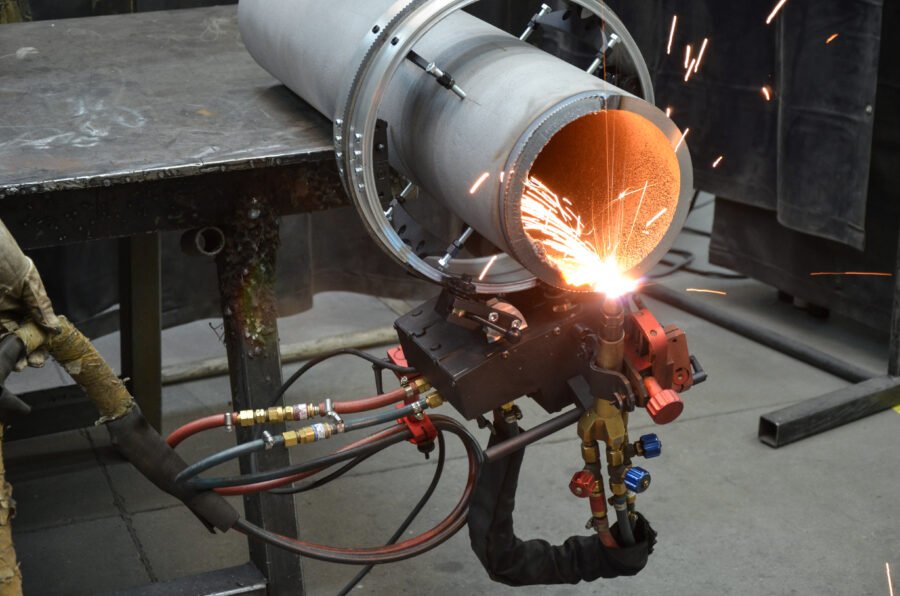

- Anneaux pour diamètres externes de 200 mm (8”) à 3 m (10 ft)
- Rails Hi-Flex sur de diameters à partir de 1500 mm (59”) et plus
Specification
| Voltage | 1~ 115–230 V, 50–60 Hz |
| Power | 66 W |
| Position soudage (suivant EN ISO 6947 et AWS/ASME) |
PA / 1F / 1G PB / 2F PC / 2G PD / 4F PE / 4G PG / 3F (contactez votre distributeur) |
| Fixation sur tubes et pièces rondes – Anneaux pour diamètre externe | de 200 mm (8”) à 3 m (10ft) |
| Fixation sur tubes et pièces rondes – Rails Hi-Flex | Rayon de courbure minimum de 750 mm (30”) |
| Fixation sur tubes et pièces rondes – Rail semi-flexible | Rayon de courbure de 5 m (16 ft) minimum |
| Type de torche | MIG/MAG, SAW, Plasma, Oxycoupage |
| Diamètre torche – MIG/MAG | 16–22 mm (0.63–0.87’’) |
| Diamètre torche – SAW, Plasma | 28–35 mm (1.10–1.38”) |
| Diamètre torche – Oxycoupage | jusqu’à 35 mm (1.38”) en option |
| Force de traction horizontale | 300 N |
| Force de traction verticale | 200 N |
| Vitesse horizontale | 10–200 cm/min (4–80 in/min) |
| Vitesse verticale | 10–200 cm/min (4–80 in/min) |
| Poids | 10 kg (22 lbs) |
| Référence (115–230 V, 50–60 Hz, fiche EU) | WOZ-0570-10-20-00-0 |
