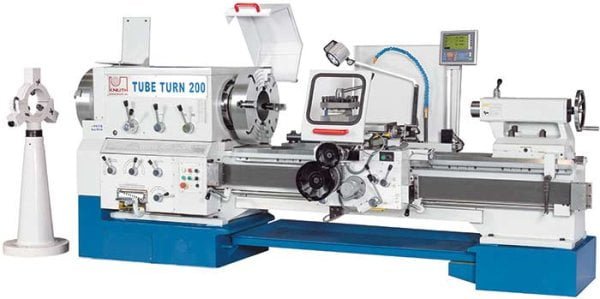

TubeTurn 200
Knuth Tours à banc plat CNC au maroc
Les tours de la gamme TubeTurn sont conçus pour usiner de manière optimale les tubes destinés au secteur de la production et de la transformation du pétrole. Le passage de broche particulièrement grand et un mandrin de serrage supplémentaire sur le côté arrière de la broche principale permettent de serrer solidement les tubes également à travers le passage de broche. Des lunettes extérieures aident au guidage des pièces à l’extérieur de la machine pour cette application. L’ensemble de la conception des machines est très robuste et le dispositif de tournage conique de série élargit le domaine d’utilisation de la gamme.
Knuth Tours à banc plat CNC au maroc
- Mandrin avant et arrière
- Grand passage de broche
- Dispositif de tournage conique
- Indicateur de position 3 axes monté
| Zone de travail | |
|---|---|
| Longueur de pièce | 1300 mm |
| Diamètre usinable sur banc | 630 mm |
| Diamètre de tournage sur traînard | 340 mm |
| Courses | |
|---|---|
| Coursaxe X | 340 mm |
| Course d’usinage axe Z | 1250 mm |
| Broche principale | |
|---|---|
| Plage de vitesses | 24 1/min – 300 1/min |
| Couple broche principale (max.) | 1920 Nm |
| Mandrin | 500 mm – 520 mm |
| Passage de broche | 200 mm |
| Passage dans le mandrin | 190 mm |
| Avances rapides | |
|---|---|
| Avance rapide axe X | 2000 mm/min |
| Avance rapide axe Z | 4000 mm/min |
| Avances | |
|---|---|
| Avance axe X | (22) 0,02 – 0,45 mm/tr |
| Avance axe Z | (26) 0,07 – 133 mm/tr |
| Porte-outils | |
|---|---|
| Nombre d’outils | 4 Pièce |
| Dimensions queue d’outils | 32 mm x 32 mm |
| Filetage | |
|---|---|
| Filetage, metrique | (24) 1 – 14 mm |
| Filetage, whithworth | (40) 2 – 28 TPI |
| Contre-poupée | |
|---|---|
| Cône fourreau | 5 cm |
| Diamètre contre-poupée | 100 mm |
| Course contre-poupée | 230 mm |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 7,5 kW |
| Puissance absorbée | 8,5 kVA |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 3,66 m x 1,45 m x 1,39 m |
| Poids | 4500 kg |
- Grande précision
- Faible quotas d’erreurs
- Usinages plus fiables
- Gain de temps
- Gain de productivité
- Affichage très clair
- Fonctions simples et conviviales
- Clavier de commande clair
- Résolution 0,01 / 0,005 mm
- Entrée de coordonnées
- Conservation des axes lors de l’arrêt
- Calcul de cercle de perçage
- Fonction calculatrice
- Mémoire pour 10 outils
- Inversion rayon / diamètre
- Fonction mm/inch
- Montage simple et sans entretien
- Affichage supérieur- (Z0) et chariot (Z1) cumulé ou séparé lors de l’utilisation avec un tour
