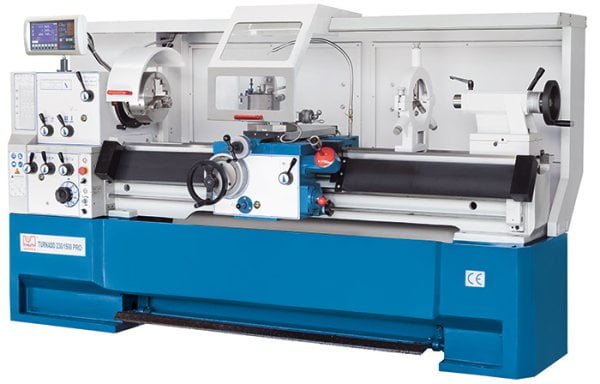

Turnado 230/1000 PRO
Les machines de la gamme Turnado PRO sont la version moderne du tour classique. Les modèles PRO sont la dernière génération de nos tours universels, qui font leurs preuves depuis 20 ans. Avec une vitesse de coupe constante, des déplacements rapides et une plage de vitesse étendue réglable par onduleur, ces modèles se caractérisent par un usinage haute performance, une excellente qualité de surface et un rendement élevé. Ils sont facilement reconnaissables au nouveau design ergonomique du boîtier, qui intègre toutes les fonctions dans un concept global.
- plage de vitesse réglable en continu
- support avec moteur de déplacement rapide
- nombreux accessoires standards
- vitesse de découpe constante
| Zone de travail | |
|---|---|
| Entrepointe | 1000 mm |
| Hauteur de pointe | 230 mm |
| Diamètre de tournage au-dessus du banc | 460 mm |
| Diamètre usinable sur le banc | 690 mm |
| Diamètre de tournage sur traînard | 224 mm |
| Longueur du pont | 155 mm |
| Largeur banc | 300 mm |
| Courses | |
|---|---|
| Coursaxe X | 285 mm |
| Course axe Z1 | 128 mm |
| Pivotement chariot | ± 52° |
| Broche principale | |
|---|---|
| Vitesses de rotation, basses | 30 1/min – 600 1/min |
| Vitesses de rotation, hautes | 600 1/min – 3000 1/min |
| Passage de broche | 58 mm |
| Nez de broche | Camlock D1-6 |
| Cône de broche | 6 cm |
| Avances | |
|---|---|
| Avance axe X | 0,025 mm/tr – 1,384 mm/tr |
| Avance axe Z | 0,055 mm/tr – 3,061 mm/tr |
| Filetage | |
|---|---|
| Filetage, metrique | (41) 0,1 – 14 mm |
| Filetage, module | (34) 0,1 – 7 mm |
| Filetage, diametral | (50) 4-112 DP |
| Filetage, whitworth | (60) 2-112 TPI |
| Contre-poupée | |
|---|---|
| Diamètre contre-poupée | 60 mm |
| Cône fourreau | MK 4 |
| Course contre-poupée | 120 mm |
| Décalage contre-poupée | ± 13 mm |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 7,5 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 2,2 m x 1,08 m x 1,57 m |
| Poids | 1720 kg |
- Grâce à un nouveau support, à un déplacement rapide et à un carter de machine moderne et ergonomique, la série PRO de tours Turnado poursuit sa « success story »
- Un bâti de machine lourd et fortement nervuré, la poupée fixe stable et le châssis monobloc en fonte massive constituent la base éprouvée de la machine.
- Le pont amovible permet l’usinage de pièces courtes de grand diamètre
- Le réducteur et la technologie moderne de régulation électronique de la puissante broche principale sont garants d’un couple élevé et d’une plage de vitesses importante
- Palier de broche préchargé de haute précision assurant une excellente concentricité et une grande capacité de charge
- Tous les guidages sont bien entendu réglables
- Les roues dentées, les arbres d’entraînement et les guidages de bâti sont trempés et rectifiés pour un fonctionnement silencieux et une longue durée de vie
- Le tablier se trouve dans un bain d’huile, il ne nécessite pas d’entretien et est particulièrement fiable.
- Un système de graissage centralisé lubrifie les rails de guidage et simplifie la maintenance de la machine
- Une butée de banc à micromètre est garant d’une précision et de répétabilité dans l’axe Z
- La contre-poupée peut être réglée latéralement pour le tournage conique
- Les nombreuses possibilités de l‘afficheur X pos sont mises en valeur ici par l‘affichage de la vitesse ainsi que par les fonctions additionnelles simples à utiliser
- V-constant – la vitesse de coupe s‘adapte lors du dressage de face au diamètre – la quasi stabilité de la vitesse de coupe permet d‘obtenir des états de surfaces proche de la qualité de machines CNC
