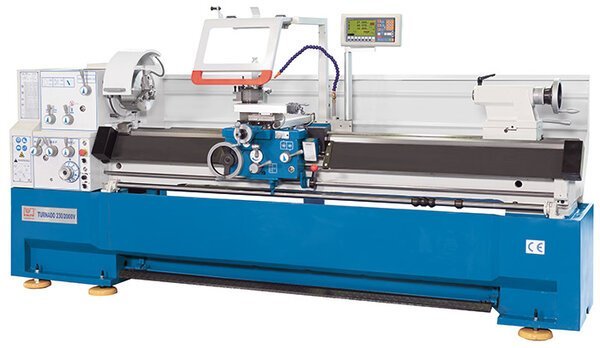

Turnado 280/2000 V
Les tours de la gamme Turnado se caractérisent par leur conception robuste, leur moteur puissant et leur polyvalence. Depuis plus de 20 ans, ils font partie des best-sellers largement éprouvés de nos tours conventionnels. Les modèles V sont également équipés d’une plage de vitesses étendue à réglage en continu. Combinés à l’indicateur de position et à la fonction intégrée de vitesse de coupe constante, ils permettent d’obtenir une qualité de surface supérieure lors du dressage. Un système changeur d’outils de haute qualité permet également de limiter les temps d’arrêts et des coûts.
Au Maroc
- Plage de vitesse réglable en continu
- Conception classique dans une conception robuste = pour une plus grande durabilité
- Banc en fonte monobloc, hautement résistant pour une plus grande stabilité
- Affichage de position 3 axes avec différentes fonctions de tournage
- Butées longitudinales réglables pour l’arrêt automatique de l’avance
- Équipement de série complet
| Zone de travail | |
|---|---|
| Hauteur de pointe | 280 mm |
| Longueur de pièce | 1928 mm |
| Diamètre de tournage au-dessus du banc | 560 mm |
| Diamètre de tournage sur traînard | 355 mm |
| Diamètre usinable sur le banc | 785 mm |
| Longueur du pont | 170 mm |
| Largeur banc | 350 mm |
| Détails | |
|---|---|
| Équipement | m. Posi u. stufenl. Drehzahlverst. |
| Courses | |
|---|---|
| Coursaxe X | 316 mm |
| Course axe Z1 | 130 mm |
| Pivotement chariot | ± 52° |
| Broche principale | |
|---|---|
| Vitesses de broche | L 25-200 / H 200-1600 1/min |
| Passage de broche | 80 mm |
| Nez de broche | Camlock D1-8 |
| Cône de broche | 7 cm |
| Avances | |
|---|---|
| Avance axe X | 0,02 mm/tr – 0,573 mm/tr |
| Avance axe Z | 0,059 mm/tr – 1,646 mm/tr |
| Filetage | |
|---|---|
| Filetage, metrique | 0,2 mm – 14 mm |
| Filetage, diametral | (50) 4-112 DP |
| Filetage, module | 0,1 mm – 7 mm |
| Filetage, whitworth | (60) 2-112 TPI |
| Contre-poupée | |
|---|---|
| Diamètre contre-poupée | 75 mm |
| Cône fourreau | 5 cm |
| Course contre-poupée | 180 mm |
| Décalage contre-poupée | ± 12 mm |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 7,5 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 3,34 m x 1,15 m x 1,46 m |
| Poids | 2720 kg |
- La pédale de frein de série n’est pas seulement pratique, elle constitue également un élément de sécurité
- La grande et stable paroi anti-éclaboussures située à l’arrière de la machine veille à ce que l’environnement de la machine reste propre
- Un lumineux éclairage à LED est intégré au carter du support et éclaire de manière optimale la zone de travail
- Le système multifonction de changeurs d’outil rapides en acier équipé de 4 cassettes de changement fait partie de l’équipement standard de la série
- Une lunette fixe et une lunette entraînée font également partie des accessoires fournis de série, indispensables pour les longues pièces à usiner
- La tour Turnado est équipée de série de la dernière génération de nos indicateurs de position. Une plus grande précision de travail, un taux d’erreur plus faible et une meilleure sécurité de production sont des avantages intéressants
- La gamme de fonctions de l’indicateur de la position X est enrichi de la fonction supplémentaire facilement programmable « Constante V »
- Pendant le dressage, la vitesse de broche est ainsi automatiquement adaptée à l’évolution du diamètre maximal de la pièce et permet une qualité de surface comparable à celle des tours CNC
- Un système de refroidissement et de nombreux outils de commande complètent l’équipement
