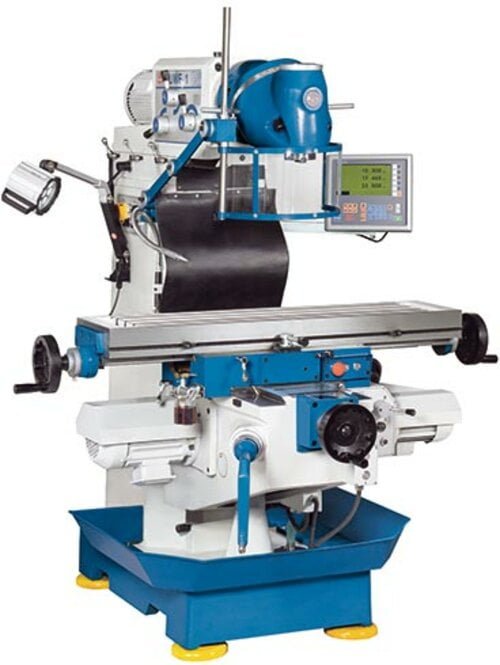

UWF 1.1
Fraisage Au maroc
Machine de Fraisage, Fraisage Au maroc, Knuth Maroc
La fraiseuse est équipée d’une grande table de serrage et d’une tête de fraisage universelle pivotante, qui peut s’orienter dans deux plans et peut également être positionnée à l’horizontale. La gamme UWF couvre ainsi quasiment l’ensemble des domaines d’applications d’un fraiseuse universelle. Une avance automatique, assurée par une transmission par engrenages, entraîne les axes X et Y. L’axe Z peut fonctionner avec le déplacement rapide. Les guides à queue d’aronde sur tous les axes sont réglables de manière précise. Avec son équipement complet, le modèle UWF 1.1 est idéal pour les ateliers de production unitaire, de réparation et de formation.
- Tête de fraisage universelle pivotante sur 2 plans
- Contre-support pour tête de fraisage pour fraisage horizontal
- Avance dans l’axe X et Y
- Nombreux accessoires standards
| Zone de travail | |
|---|---|
| Surface de la table | 1120 mm x 260 mm |
| Charge (max.) | 250 kg |
| Rainures T, nombre | 3 Pièce |
| Rainures en T (larg. x écart.) | 14 mm x 63 mm |
| Course d’usinage axe des X | 600 mm |
| Course d’usinage axe des Y | 240 mm |
| Course d’usinage axe Z | 380 mm |
| Tête de fraisage vertical | |
|---|---|
| Vitesse de broche (verticale) | 45 1/min – 1660 1/min |
| Nez de broche | SK 40 DIN 2080 |
| Porte à faux | 60 mm – 500 mm |
| Distance verticale-broche-table | 100 mm – 480 mm |
| Coupe biaises tête de fraisage | 360 deg |
| Avances rapides | |
|---|---|
| Avance rapide axe Z | 422 mm/min |
| Avances | |
|---|---|
| Vitesse d’avance axe X | 24 mm/min – 402 mm/min |
| Vitesse d’avance axe Y | 24 mm/min – 402 mm/min |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 2,2 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 1,66 m x 1,5 m x 1,73 m |
| Poids | 1480 kg |
- Bâti de machine robuste avec guidages à queue d’aronde larges et réglables sur tous les axes
- Tête de fraisage universelle solide, qui peut être pivotée à presque tous les angles possibles sur 2 niveaux
- Avance de table automatique dans les axes X / Y avec marche rapide
- Réglage motorisé de la hauteur en Z
