UWF 3.2
Fraisage Au maroc
Machine de Fraisage, Fraisage Au maroc, Knuth Maroc

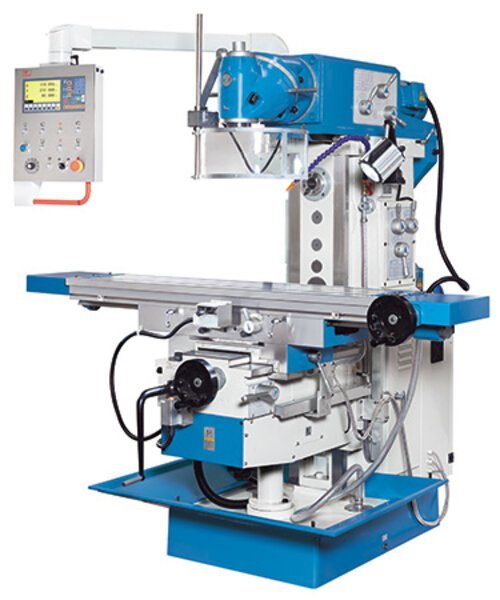

La fraiseuse universelle particulièrement polyvalente complète la gamme UWF 3 qui a largement fait ses preuves. Les deux modèles ont en commun la grande zone de travail, la tête de fraisage universelle et la broche horizontale. Toutefois, le nouveau modèle UWF 3.2. dispose d’une plage de vitesse légèrement plus élevée et d’une avance par servomoteur réglable en continu, qui élargit sa gamme d’application. Avec son équipement complet, ce modèle est également idéal pour les ateliers de réparation ainsi que pour les services de formation et de fabrication.
- Tête de fraisage universelle orientable dans 2 plans
- Broche de fraisage horizontale avec sa propre motorisation
- Table de fraisage orientable
- Avance servocommandée sur tous les axes avec avance rapide
- Accessoires standard complets
| Zone de travail | |
|---|---|
| Surface de la table | 1370 mm x 320 mm |
| Charge (max.) | 260 kg |
| attributes.MEG-000008.MER-002723 | 45 deg |
| Rainures T, nombre | 3 Pièce |
| Rainures en T (larg. x écart.) | 14 mm x 80 mm |
| Courses | |
|---|---|
| Coursaxe X | 1000 mm |
| Course d’usinage axe Y | 360 mm |
| Course d’usinage axe Z | 400 mm |
| Tête de fraisage vertical | |
|---|---|
| Vitesse de broche (verticale) | 45 1/min – 1660 1/min |
| Nez de broche | SK 40 DIN 2080 |
| Porte à faux | 300 mm – 765 mm |
| Distance verticale-broche-table | 260 mm – 660 mm |
| Coupe biaises tête de fraisage | 360 deg |
| Avances rapides | |
|---|---|
| Avance rapide axe X-/ Y | 1335 mm/min |
| Avance rapide axe Z | 1000 mm/min |
| Broche de fraisage horizontale | |
|---|---|
| Vitesse de broche (horizontale) | 35 1/min – 1500 1/min |
| Nez de broche | ISO 40 |
| Distance table – broche horizontal | 75 mm – 475 mm |
| Avances | |
|---|---|
| Vitesse d’avance axe X | 30 mm/min – 830 mm/min |
| Vitesse d’avance axe Y | 30 mm/min – 830 mm/min |
| Vitesse d’avance axe Z | 23 mm/min – 625 mm/min |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur broche horizontale | 3 kW |
| Puissance moteur broche verticale | 3 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 1,9 m x 1,75 m x 2 m |
| Poids | 1950 kg |
- Banc de machine particulièrement stable, en fonte grise HT-200 haute résistance et fortement nervuré
- De grands rails de guidage rectangulaires permettent un fonctionnement précis et sans à-coups avec des charges admissibles élevées.
- Guidages rectifiés avec précision, à surface trempée, grande zone de travail précise, résistante et durable
- La table de fraisage a une grande surface de serrage et peut pivoter dans le sens longitudinal.
- Transmission de broche principale silencieuse et de précision, avec pignons trempés et rectifiés
- Tête de fraisage universelle pivotant sur 2 plans – pour passer en quelques opérations de l’usinage horizontal à l’usinage vertical
- En combinant les deux plans de pivotement, il est possible de régler pratiquement n’importe quel angle
au sein de l’espace de travail
- Le contre-support standard avec palier lisse en bronze de série permet l’utilisation de mandrins de fraisage longs dans la broche horizontale
- Puissant servomoteur d’axe pour la commande en continu des avances sur les trois axes
- Temps accessoires courts grâce au positionnement rapide de la table de travail avec déplacement rapide dans tous les axes
- Pupitre de commande pivotable pour une utilisation confortable
- Dispositif de refroidissement et bac à copeaux de série
