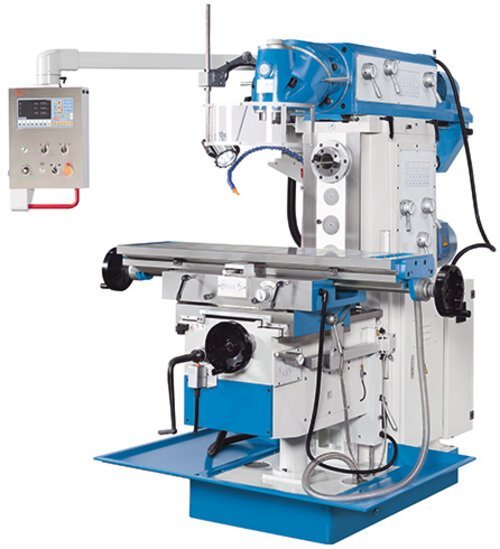

UWF 5
Fraisage Au maroc
Machine de Fraisage, Fraisage Au maroc, Knuth Maroc
| Zone de travail | |
|---|---|
| Dimensions table | 1325 mm x 360 mm |
| Charge (max.) | 500 kg |
| attributes.MEG-000008.MER-002723 | 45 deg |
| Rainures T, nombre | 3 Pièce |
| Rainures en T (larg. x écart.) | 18 mm x 80 mm |
| Courses | |
|---|---|
| Coursaxe X | 750 mm |
| Course d’usinage axe Y | 280 mm |
| Course d’usinage axe Z | 390 mm |
| Tête de fraisage | |
|---|---|
| Plage de vitesses | 60 1/min – 1750 1/min |
| Nez de broche | SK 50 DIN 2080 |
| Angle de pivotement | 360° |
| Course bélier | 550 mm |
| Distance centre de la broche à la table | 175 mm – 565 mm |
| Avances rapides | |
|---|---|
| Avance rapide axe X | 1200 mm/min |
| Avance rapide axe Y | 800 mm/min |
| Avance rapide axe Z | 600 mm/min |
| Broche de fraisage horizontale | |
|---|---|
| Vitesse de broche (horizontale) | 60 1/min – 1800 1/min |
| Nez de broche | SK 50 DIN 2080 |
| Porte à faux | 380 mm – 930 mm |
| Avances | |
|---|---|
| Vitesse d’avance axe X | 30 mm/min – 750 mm/min |
| Vitesse d’avance axe Y | 20 mm/min – 500 mm/min |
| Vitesse d’avance axe Z | 15 mm/min – 375 mm/min |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur broche horizontale | 5,5 kW |
| Puissance moteur broche verticale | 4 kW |
| Puissance moteur d‘avance axe X | 1,5 kW |
| Puissance moteur d‘avance axe Y | 1,5 kW |
| Puissance moteur d‘avance axe Z | 1,5 kW |
| Puissance pompe de refroidissement | 0,09 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 1,8 m x 2,1 m x 2 m |
| Poids | 2850 kg |
- Banc de machine particulièrement stable, en fonte grise HT-200 haute résistance et fortement nervuré
- Guidages rectifiés avec précision, à surface trempée, grande zone de travail précise, résistante et durable
- Grande surface de travail de 1325 x 360 mm, avec capacité de charge de la table jusqu’à 500 kg
- Transmission de broche principale silencieuse et de précision, avec pignons trempés et rectifiés
- Tête de fraisage universelle pivotant sur 2 plans – pour passer en quelques opérations de l’usinage horizontal à l’usinage vertical
- En combinant les deux plans de pivotement, il est possible de régler pratiquement n’importe quel angle
au sein de l’espace de travail
- Kraftvoller Servo-Achsmotor ermöglicht einen fein gestuften motorischen Vorschub in allen Achsen
- Der Frästisch kann in der Längsachse horizontal geschwenkt werden
- Des capots de protection télescopiques sur l’axe Y protègent la broche d’avance
- Pupitre de commande inclinable latéralement avec afficheur de position intégré
- L’entraînement principal de 5,5 kW assure un couple élevé
- Dispositif de refroidissement et bac à copeaux de série
Afficheur 3 axes
- Grande précision
- Faible quotas d’erreurs
- Usinages plus fiables
- Gain de temps
- Gain de productivité
- Affichage très clair
- Fonctions simples et conviviales
- Clavier de commande clair
- Résolution 0,01 / 0,005 mm
- Entrée de coordonnées
- Conservation des axes lors de l’arrêt
- Calcul de cercle de perçage
- Fonction calculatrice
- Mémoire pour 10 outils
- Inversion rayon / diamètre
- Fonction mm/inch
- Montage simple et sans entretien
