UWF 6
Fraisage Au maroc
Machine de Fraisage, Fraisage Au maroc, Knuth Maroc

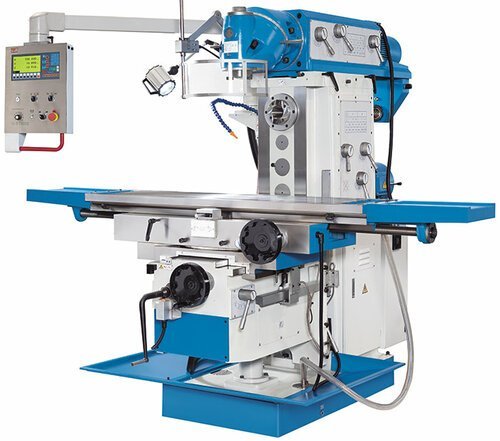

Cette fraiseuse universelle est le plus grand modèle de la gamme UWF et se distingue par sa construction rigide son grand espace de travail et ses courses d’usinage allongées dans tous les axes. Conçue comme une solution polyvalente, elle peut facilement manipuler de grandes pièces et est équipée d’une tête de fraisage universelle, d’une table pivotante et d’une broche horizontale, ce qui étend considérablement la gamme d’applications.
- Tête de fraisage universelle pivotante sur 2 plans
- Broche horizontale avec son propre entraînement
- la table de fraisage est pivotante
- Avance servocommandée dans tous les axes avec déplacement rapide
- Nombreux accessoires standards
| Zone de travail | |
|---|---|
| Dimensions table | 1600 mm x 360 mm |
| Charge (max.) | 500 kg |
| Rainures T, nombre | 3 Pièce |
| Rainures en T (larg. x écart.) | 18 mm x 80 mm |
| Courses | |
|---|---|
| Coursaxe X | 1300 mm |
| Course d’usinage axe Y | 300 mm |
| Course d’usinage axe Z | 400 mm |
| Tête de fraisage | |
|---|---|
| Plage de vitesses | 60 1/min – 1750 1/min |
| Nez de broche | SK 50 DIN 2080 |
| Angle de pivotement | 360° |
| Course bélier | 550 mm |
| Distance centre de la broche à la table | 190 mm – 590 mm |
| Avances rapides | |
|---|---|
| Avance rapide axe X | 1200 mm/min |
| Avance rapide axe Y | 800 mm/min |
| Avance rapide axe Z | 600 mm/min |
| Broche de fraisage horizontale | |
|---|---|
| Vitesse de broche (horizontale) | 60 1/min – 1800 1/min |
| Nez de broche | SK 50 DIN 2080 |
| Distance table – broche horizontal | 20 mm – 420 mm |
| Distance axe de la broche – poutre supérieure | 200 mm |
| Avances | |
|---|---|
| Vitesse d’avance axe X | 30 mm/min – 750 mm/min |
| Vitesse d’avance axe Y | 20 mm/min – 500 mm/min |
| Vitesse d’avance axe Z | 15 mm/min – 375 mm/min |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur broche horizontale | 5,5 kW |
| Puissance moteur broche verticale | 4 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 2,52 m x 2,1 m x 2 m |
| Poids | 2950 kg |
- Banc de machine particulièrement stable, en fonte grise HT-200 haute résistance et fortement nervuré
- Guidages rectifiés avec précision, à surface trempée, grande zone de travail précise, résistante et durable
- La table de fraisage dispose d’une grande surface de serrage, d’une longue course d’usinage sur l’axe X et peut être inclinée jusqu’à 45°
- Transmission de broche principale silencieuse et de précision, avec pignons trempés et rectifiés
- La tête de fraisage est inclinable sur 2 plans dans quasiment tous les angles dans l’espace
- Les broches verticale et horizontale disposent chacune d’un entraînement séparé avec transmission pour un usinage efficace
- Le contre-support standard avec palier lisse en bronze de série permet l’utilisation de mandrins de fraisage longs dans la broche horizontale
- De puissants servomoteurs d’entraînement permettent une variation en continu des avances sur les 3 axes
- Temps d’arrêt raccourcis grâce au positionnement rapide de la table de travail avec déplacement rapide sur tous les axes
- Pupitre de commande inclinable avec indicateur de position intégré pour une utilisation confortable
- Dispositif de refroidissement et bac à copeaux de série
Afficheur 3 axes
- Grande précision
- Faible quotas d’erreurs
- Usinages plus fiables
- Gain de temps
- Gain de productivité
- Affichage très clair
- Fonctions simples et conviviales
- Clavier de commande clair
- Résolution 0,01 / 0,005 mm
- Entrée de coordonnées
- Conservation des axes lors de l’arrêt
- Calcul de cercle de perçage
- Fonction calculatrice
- Mémoire pour 10 outils
- Inversion rayon / diamètre
- Fonction mm/inch
- Montage simple et sans entretien
