VECTOR 1300 M SI
Centres d’usinage verticaux Maroc
Centres d’usinage verticaux Maroc, Knuth Maroc

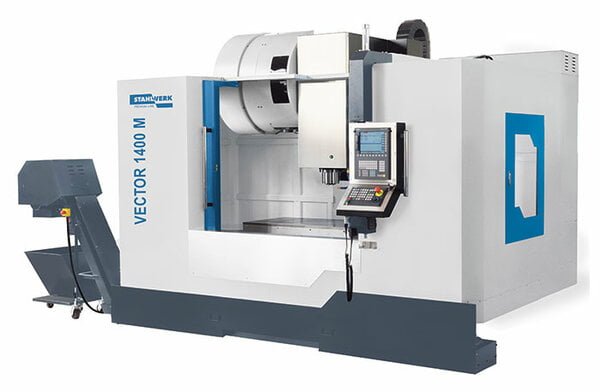

La série Vector 1300 / 1400 est la solution idéale pour l’usinage de pièces très grandes et lourdes. La conception innovante de la base de la machine en fonte Mééhanite de haute qualité avec un centre de gravité bas et l’utilisation exclusive de composants de la plus haute qualité garantissent une précision élevée constante même en cas de production en plusieurs équipes. Grâce à de nombreux accessoires, les centres d’usinage deviennent des solutions complètes sur mesure pour des applications spécifiques. KNUTH propose également des solutions d’automatisation pour cette gamme, lesquelles vous permettent d’accroître encore votre productivité.
- Disponible avec commande Siemens ou Heidenhain
- La broche à paliers multiples assure un minimum de vibrations
- Refroidissement par broche (30 bars) pour une qualité d’enlèvement de copeaux optimale
- Conçu pour le fonctionnement en plusieurs équipes
- Nombreuses possibilités de personnalisation et d’automatisation
- 2 ans de garantie (standard)
| Zone de travail | |
|---|---|
| Dimensions table | 1400 mm x 700 mm |
| Charge | 1400 kg |
| Poids max. de pièce | 1400 kg |
| Distance broche – table | 150 mm – 850 mm |
| Rainures T, nombre | 6 Pièce |
| Rainures en T (larg. x écart.) | 18 mm x 100 mm |
| Courses | |
|---|---|
| Coursaxe X | 1300 mm |
| Course d’usinage axe Y | 720 mm |
| Course d’usinage axe Z | 700 mm |
| Broche principale | |
|---|---|
| Vitesse de broche | 10000 1/min |
| Nez de broche | SK 40 ISO 7388-1 (DIN 69871) |
| Avances rapides | |
|---|---|
| Avance rapide axe X | 24 m/min |
| Avance rapide axe Y | 24 m/min |
| Déplacement rapide axe Z | 24 m/min |
| Avances | |
|---|---|
| Avance de travail axe X | 0,1 mm/min – 10 mm/min |
| Avance de travail axe Y | 0,1 mm/min – 10 mm/min |
| Avance de travail axe Z | 0,1 mm/min – 10 mm/min |
| Porte-outils | |
|---|---|
| Nombre d’outils | 24 Pièce |
| Dimensions outils Ø x l (max.) | 80 mm x 300 mm |
| Temps de changement, copeau / copeau | 3,9 s |
| Temps de changement, outil / outil | 1,8 s |
| Précisions | |
|---|---|
| Précisions de placement | ± 0,005/ 0,0002″ mm |
| Répétabilités | ± 0,003 / ± 0,00012″ mm |
| Puissance d’entraînement | |
|---|---|
| Entraînement principal, charge constante | 17 kW |
| Puissance moteur axe X | 5,5 kW |
| Puissance moteur axe Y | 5,5 kW |
| Puissance moteur axe Z | 5,5 kW |
| Commande | |
|---|---|
| Commande | Siemens |
| Dimensions et poids | |
|---|---|
| Poids | 9000 kg |
| Dimensions (longueur x largeur x hauteur) | 3,4 m x 2,6 m x 3,3 m |
- La zone de travail entièrement encapsulée avec une grande porte et des ouvertures de portes latérales est facilement accessible et assure sécurité et propreté.
- En divisant l’équipement électrique en armoires de commande séparées pour la haute et la basse tension, la production de chaleur et de bruit a pu être considérablement réduite
- Une manivelle électronique facilite le réglage de la machine par l’opérateur
- Le graissage centralisé automatique assure l’alimentation de tous les points de graissage
