VHF 1.1
Fraisage Au maroc
Machine de Fraisage, Fraisage Au maroc, Knuth Maroc

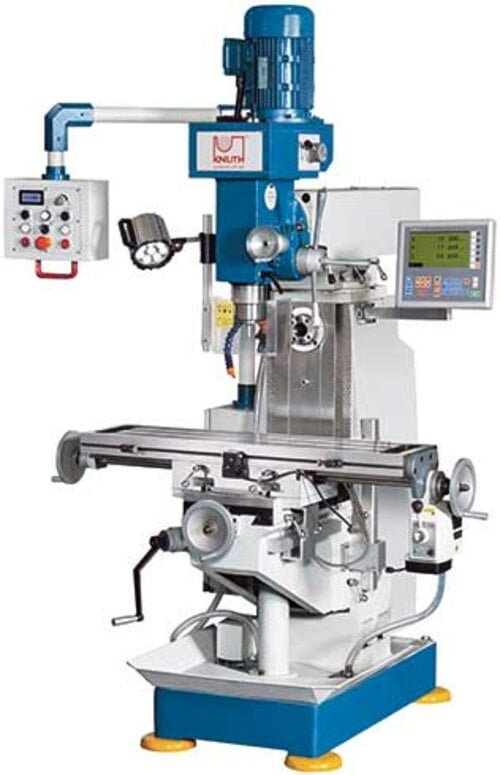

La fraiseuse universelle très polyvalente de la gamme VHF est équipée d’une broche horizontale, d’une tête de fraisage verticale pivotante et d’une grande table de serrage. La vitesse de la broche et l’avance sur l’axe X sont réglables en continu. Avec son équipement complet, ce modèle est parfaitement adapté à la large gamme d’applications dans les services de formation, les ateliers de réparation et de modélisme.
- Tête de fraisage orientable avec avance de fourreau manuelle
- Broche de fraisage horizontale avec sa propre motorisation
- Vitesse de broche réglable en continu
- Avance sur l’axe X
- Accessoires standard complets
| Zone de travail | |
|---|---|
| Capacité de perçage | 25 mm |
| Diam max. de fraisage dans acier (max.) | 18 mm |
| Surface de la table | 1000 mm x 240 mm |
| Charge (max.) | 150 kg |
| attributes.MEG-000008.MER-002718 | 30°/40° |
| Courses | |
|---|---|
| Coursaxe X | 535 mm |
| Course d’usinage axe Y | 160 mm |
| Course d’usinage axe Z | 300 mm |
| Tête de fraisage vertical | |
|---|---|
| Vitesse de broche (verticale) | 100 1/min – 2000 1/min |
| Nez de broche | SK 40 DIN 2080 |
| Course du fourreau | 120 mm |
| Porte à faux | 200 mm – 700 mm |
| Distance broche – table | 65 mm – 385 mm |
| Broche de fraisage horizontale | |
|---|---|
| Vitesse de broche (horizontale) | 60 1/min – 1350 1/min |
| Distance table – broche horizontal | 0 mm – 300 mm |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur broche horizontale | 2,2 kW |
| Puissance moteur broche verticale | 1,5 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 1,38 m x 1,22 m x 2,15 m |
| Poids | 1000 kg |
- Machine de fraisage universelle, compacte, facile à manipuler avec châssis rigide en fonte absorbant les vibrations
- La transmission intermédiaire facilement commutable avec 2 vitesses dans la tête de
fraisage verticale ainsi que le réglage de la vitesse en fonction de la fréquence assurent un couple élevé sur la broche principale - La tête de fraisage complète peut pivoter à ± 45° et le fourreau peut être déplacé au moyen d’un croisillon ou d’un volant de manœuvre de précision
- La broche horizontale présente un entraînement par courroie silencieux et nécessitant peu d’entretien
- La table de serrage de grandes dimensions peut pivoter horizontalement
- Sur l’axe X, la TV 1000 largement éprouvée assure l’avance automatique et l’avance
rapide, réglables en continu et avec butées réglables - Dispositif de refroidissement et bac à copeaux de série
