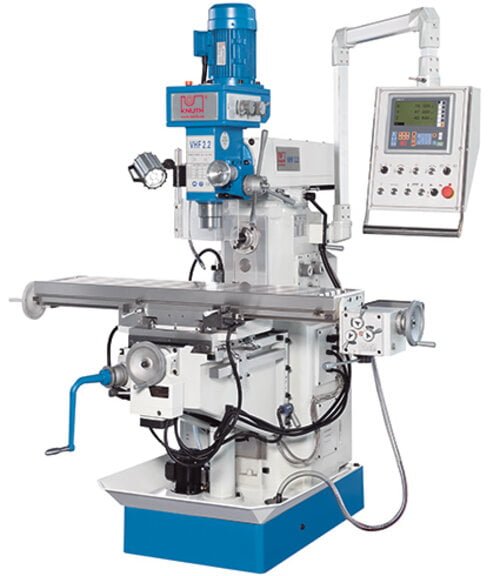

VHF 2.2
Fraisage Au maroc
Machine de Fraisage, Fraisage Au maroc, Knuth Maroc
Les machines de la gamme VHF dispose de grandes courses d’usinage, d’une broche verticale et horizontale avec entraînement séparé pour un enlèvement de copeaux performant La tête verticale peut pivoter (±45°) et le fourreau peut se déplacer. Tous les modèles conviennent donc idéalement pour une utilisation dans les ateliers de réparation ou de formation.
- Tête de fraisage pivotante
- Avance automatique dans l’axe X et Y
- Broche horizontale avec contre-support
- Pack d’accessoires complet
| Zone de travail | |
|---|---|
| Capacité de perçage, acier | 30 mm |
| Diamètre max. fraise à queue | 25 mm |
| Capacité, acier | M 16 |
| Diamètre max. fraise en bout | 100 mm |
| Surface de la table | 1270 mm x 280 mm |
| Charge (max.) | 150 kg |
| Courses | |
|---|---|
| Coursaxe X | 700 mm |
| Course d’usinage axe Y | 210 mm |
| Course d’usinage axe Z | 310 mm |
| Tête de fraisage vertical | |
|---|---|
| Vitesse de broche (verticale) | 115 1/min – 1750 1/min |
| Nez de broche | SK 40 DIN 2080 |
| Course du fourreau | 120 mm |
| Porte à faux | 200 mm – 650 mm |
| Distance broche – table | 50 mm – 375 mm |
| Coupe biaises tête de fraisage | 45 deg |
| Avances rapides | |
|---|---|
| Avance rapide axe Z | 380 mm/min |
| Broche de fraisage horizontale | |
|---|---|
| Vitesse de broche (horizontale) | 40 1/min – 1300 1/min |
| Nez de broche | ISO 40 |
| Distance table – broche horizontal | 0 mm – 310 mm |
| Avances | |
|---|---|
| Vitesse d’avance axe X | 16 mm/min – 380 mm/min |
| Vitesse d’avance axe Y | 0 mm/min – 700 mm/min |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur broche horizontale | 2,2 kW |
| Puissance moteur broche verticale | 0,85 kW – 1,5 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 1,7 m x 1,45 m x 2,45 m |
| Poids | 1400 kg |
- Cet excellent rapport prix/performance est rendu possible grâce à une production haut-volume avec des ensembles montés VHF standardisés
- Banc de machine particulièrement stable, en fonte grise haute résistance et fortement nervuré
- Guidages rectifiés avec précision, à surface trempée, grande zone de travail précise, résistante et durable
- La table de fraisage dispose d’une grande surface de fraisage
- Les broches verticale et horizontale disposent chacune d’un entraînement séparé avec transmission pour un usinage efficace
- La tête verticale est pivotable de ± 45°, la descente du fourreau se fait par le cabestan ou par la manivelle micrométrique
- Pour travailler avec la broche horizontale, la barre supérieure peut être tournée entièrement à ±180° avec la tête au niveau du support
- Le contre-support standard avec palier lisse en bronze de série soutient les mandrins de fraisage longs dans la broche horizontale
- Dispositif d’avance avec boîte de vitesses dans l’axe X et appareil d’avance réglable en continu dans l’axe Y
- Réglage de hauteur de la table de travail par avance automatique – avance fine en douceur par manivelle
- Pupitre de commande inclinable avec indicateur de position intégré pour une utilisation confortable
- Dispositif de refroidissement et bac à copeaux de série
