VHF 3
Fraisage Au maroc
Machine de Fraisage, Fraisage Au maroc, Knuth Maroc

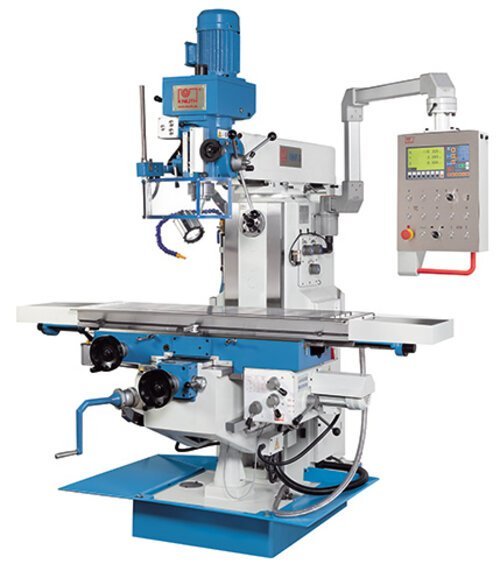

Le modèle VHF 3 est une fraiseuse universelle, qui est toujours capable de suivre le rythme des demandes croissantes de nos clients, même après 20 ans d’existence dans la gamme KNUTH. Équipé d’une broche horizontale, d’une tête de fraisage verticale pivotante et d’une grande table de serrage, ce modèle couvre une large gamme d’applications. L’ensemble de la gamme VHF est parfaitement adapté aux ateliers de réparation ainsi qu’aux départements de formation et de fabrication. L’équipement complet avec avance automatique et indicateur de position numérique permet une production précise et des temps d’arrêt réduits.
- Construction robuste pour l’usinage de précision
- Avances de travail automatiques sur tous les axes pour une qualité de surface optimale
- Tête de fraisage verticale pivotante (± 45°) pour l’usinage angulaire
- Avance de fourreau automatique pour un perçage rapide et précis
- DRO de nouvelle génération avec des fonctions de fraisage
| Zone de travail | |
|---|---|
| Surface de la table | 1320 mm x 320 mm |
| Rainures T, nombre | 5 Pièce |
| Rainures en T (larg. x écart.) | 14 mm x 63 mm |
| Charge | 300 kg |
| Courses | |
|---|---|
| Coursaxe X | 1000 mm |
| Course d’usinage axe Y | 245 mm |
| Course d’usinage axe Z | 430 mm |
| Tête de fraisage vertical | |
|---|---|
| Nez de broche | SK 40 DIN 2080 |
| Vitesses de broche | 90 1/min – 2000 1/min |
| Course du fourreau | 120 mm |
| Porte à faux | 200 mm – 540 mm |
| Distance broche – table | 140 mm – 540 mm |
| Pivotement tête | ± 45° |
| Avances rapides | |
|---|---|
| Avance rapide axe X | 1024 mm/min |
| Avance rapide axe Y | 1024 mm/min |
| Avance rapide axe Z | 670 mm/min |
| Tête de fraisage horizontalement | |
|---|---|
| Nez de broche | SK 40 DIN 2080 |
| Vitesses de broche | 40 1/min – 1300 1/min |
| Distance table – broche horizontal | 0 mm – 430 mm |
| Avances | |
|---|---|
| Vitesse d’avancement des axes des X / Y | 20 mm/min – 360 mm/min |
| Avances fourreau | (3) 0,08; 0,15; 0,25 mm/tr |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur | 2,2 kW |
| Puissance d’avance | 0,55 kW |
| Puissance pompe de refroidissement | 0,09 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 1,71 m x 1,72 m x 2,33 m |
| Poids | 1900 kg |
- Les 3 axes sont équipés d’avance automatiques et d’avances rapides
- Tête inclinable de ±45°
- Vitesses de broche verticale et horizontales on des engrenages séparés dans bain d’huile
- Descent de fourreau pour le perçage par manivelle et pour le fraisage par manivelle micrométrique
- Pour l’usinage avec la broche horizontale la tête pivote complètement
- 3 avances automatique du fourreau
- Guidage rectifié en queue d’aronde reglable en X- et large guidage carré en Y et Z
- Dispositif de blocage dans les trois axes
- Butée pour perçage et pour mouvement de table
Afficheur 3 axes
- Grande précision
- Faible quotas d’erreurs
- Usinages plus fiables
- Gain de temps
- Gain de productivité
- Affichage très clair
- Fonctions simples et conviviales
- Clavier de commande clair
- Résolution 0,01 / 0,005 mm
- Entrée de coordonnées
- Conservation des axes lors de l’arrêt
- Calcul de cercle de perçage
- Fonction calculatrice
- Mémoire pour 10 outils
- Inversion rayon / diamètre
- Fonction mm/inch
- Montage simple et sans entretien
