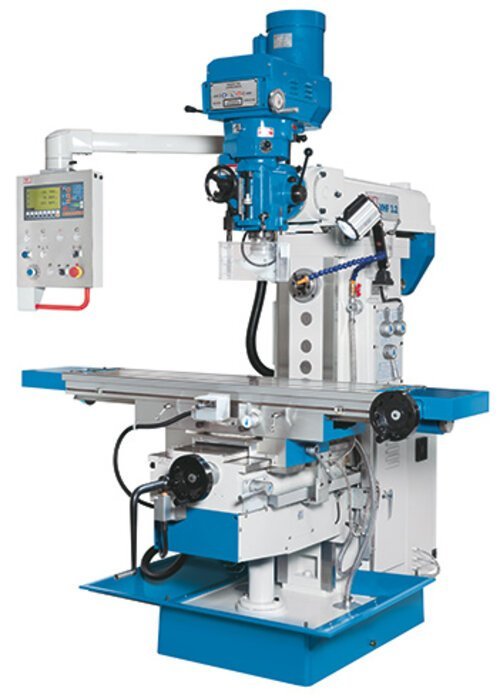

VHF 3.2
Fraisage Au maroc
Machine de Fraisage, Fraisage Au maroc, Knuth Maroc
La fraiseuse universelle très polyvalente complète le modèle phare éprouvé de la gamme VHF. La combinaison d’une broche horizontale, d’une tête de fraisage verticale pivotante et d’une grande table de serrage avec une plage de vitesse élargie ainsi qu’une avance par servomoteur à réglage continu étend la variété d’applications de la gamme VHF. Avec son équipement complet, ce modèle est également idéal pour le fraisage dans les ateliers de réparation ainsi que pour les services de formation et de fabrication.
- Tête de fraisage pivotante avec avance du fourreau automatique
- Broche horizontale avec son propre entraînement
- Table de fraisage pivotante
- Servomoteur pour une avance réglable en continu dans tous les axes
- Nombreux accessoires standards
| Zone de travail | |
|---|---|
| Surface de la table | 1370 mm x 320 mm |
| Charge (max.) | 300 kg |
| attributes.MEG-000008.MER-002723 | 45 deg |
| Rainures T, nombre | 3 Pièce |
| Rainures en T (larg. x écart.) | 14 mm x 80 mm |
| Courses | |
|---|---|
| Coursaxe X | 1000 mm |
| Course d’usinage axe Y | 360 mm |
| Course d’usinage axe Z | 400 mm |
| Tête de fraisage vertical | |
|---|---|
| Nez de broche (vertical) | SK 40 DIN 2080 |
| Porte à faux | 178 mm – 868 mm |
| Distance verticale-broche-table | 160 mm – 560 mm |
| Coupe biaises tête de fraisage | 90 deg |
| Inclinaison tête de fraisage | 45 deg |
| Vitesse de broche (continue) (L) | 70 1/min – 450 1/min |
| Vitesse de broche (continue) (H) | 450 1/min – 3600 1/min |
| Avances rapides | |
|---|---|
| Avance rapide axe X-/ Y | 1335 mm/min |
| Avance rapide axe Z | 1000 mm/min |
| Tête de fraisage horizontalement | |
|---|---|
| Vitesses de broche | 35 1/min – 1500 1/min |
| Nez de broche | SK 40 DIN 2080 |
| Distance table – broche horizontal | 75 mm – 475 mm |
| Avances | |
|---|---|
| Vitesse d’avance axe X | 30 mm/min – 830 mm/min |
| Vitesse d’avance axe Y | 30 mm/min – 830 mm/min |
| Vitesse d’avance axe Z | 23 mm/min – 625 mm/min |
| Puissance d’entraînement | |
|---|---|
| Puissance du moteur de l’entraînement principal (vertical) | 3,7 kW |
| Puissance du moteur de l’entraînement principal (horizontal) | 3 kW |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 1,9 m x 1,75 m x 2,35 m |
| Poids | 1950 kg |
- Banc de machine particulièrement stable, en fonte grise HT-200 haute résistance et fortement nervuré
- Transmission de broche principale silencieuse et de précision, avec pignons trempés et rectifiés
- La table de fraisage a une grande surface de serrage et peut pivoter dans le sens longitudinal.
- Le fourreau de la tête de fraisage est équipé d’une avance automatique à trois niveaux et d’un arrêt en profondeur mais il peut aussi être déplacé manuellement.
- La tête de fraisage verticale peut être pivotée dans deux directions pour percer dans deux directions : d + g ±90° ; inclinaison vers l’avant + en arrière ±45°.
- La vitesse de rotation de la tête de fraisage verticale est réglable en continu sur une large plage de vitesse, un pignon de transmission garantit un couple puissant.
- Les broches verticale et horizontale disposent chacune d’un entraînement séparé.
- Le contre-support standard avec palier lisse en bronze de série permet l’utilisation de mandrins de fraisage longs dans la broche horizontale
- Le puissant servomoteur d’axe permet une variation en continu des avances sur les 3 axes
- Temps accessoires courts grâce au positionnement rapide de la table de travail avec déplacement rapide dans tous les axes
- Pupitre de commande pivotable pour une utilisation confortable
- Dispositif de refroidissement et bac à copeaux de série
