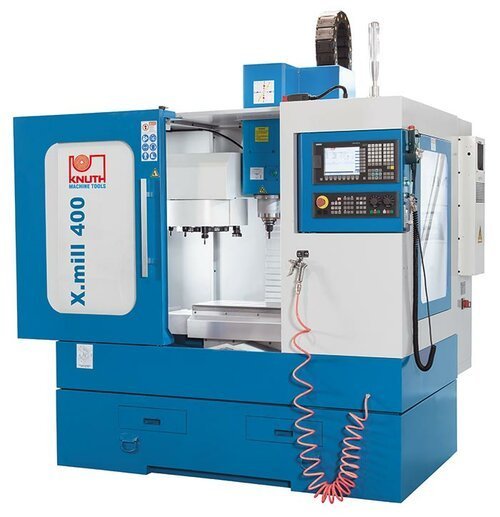

X.mill 400 (BT40)
Fraisage Au maroc
Machine de Fraisage, Fraisage Au maroc, Knuth Maroc
Le modèle X.mill 400 est un centre d’usinage fiable et compact avec un équipement complet pour votre production en petite série et rentable. Ce modèle est très populaire auprès des clients qui recherchent une solution rapide et rentable pour les petits ateliers ou qui souhaitent passer de l’usinage conventionnel à l’usinage CNC.
- Conception compacte et faible encombrement
- Corps de machine robuste et durable
- Broche puissante refroidie par huile
- Tableau électrique avec climatisation
| Zone de travail | |
|---|---|
| Dimensions table | 600 mm x 300 mm |
| Charge | 150 kg |
| Rainures T, nombre | 3 Pièce |
| Rainures T, large | 14 mm |
| Rainures, distance | 100 mm |
| Distance broche – table | 100 mm – 580 mm |
| Courses | |
|---|---|
| Coursaxe X | 400 mm |
| Course d’usinage axe Y | 230 mm |
| Course d’usinage axe Z | 450 mm |
| Broche principale | |
|---|---|
| Vitesse de broche | 8000 1/min |
| Nez de broche | BT 40 JIS (MAS 403) |
| Avances | |
|---|---|
| Déplacement rapide axe X | 12000 mm/min |
| Avance rapide axe Y | 12000 mm/min |
| Déplacement rapide axe Z | 10000 mm/min |
| Avance de travail axe X | 1 mm/min – 10000 mm/min |
| Avance de travail axe Y | 1 mm/min – 10000 mm/min |
| Avance de travail axe Z | 1 mm/min – 10000 mm/min |
| Porte-outils | |
|---|---|
| Nombre d’outils | 12 Pièce |
| Ø outils | 100 (130) mm |
| Long. d’outils (max.) | 300 mm |
| Poids outils (max.) | 8 kg |
| Temps de changement, outil / outil | 7 s |
| Précisions | |
|---|---|
| Précisions de placement | 0,02 mm |
| Répétabilité | 0,01 mm |
| Puissance d’entraînement | |
|---|---|
| Puissance moteur principal | 3,7 kW |
| Puissance moteur axe X | 0,75 kW |
| Puissance moteur axe Y | 0,75 kW |
| Puissance moteur axe Z | 1 kW |
| Puissance absorbée | 10 kVA |
| Dimensions et poids | |
|---|---|
| Dimensions (longueur x largeur x hauteur) | 2,1 m x 1,9 m x 2,45 m |
| Poids | 2200 kg |
Points forts
- Puissance de fonctionnement des 40 broches BT jusqu’à 8.000 1/min
- Construction de machine solide en fonte grise avec un centre de gravité particulièrement bas et une conception peu encombrante
- La commande Siemens 808D et les entraînements Siemens garantissent une sécurité de processus optimale et une programmation efficace
Conception de la machine
- Le corps de la machine en Y solide et composé de fonte grise est conçu et fabriqué avec beaucoup d’expérience et repose sur une technologie de pointe
- Tous les axes se déplacent dans des guidages linéaires de haute qualité et entièrement recouverts et dans des vis à billes précises pour une précision élevée et un faible frottement statique
- Table de machine massive avec 3 rainures pour une capacité de charge de table de 150 kg
- L’entraînement de l’axe Z est soutenu par un contrepoids avec des poulies
- Volant électronique pour installation simple de la machine
- Le graissage centralisé automatique assure l’alimentation de tous les points de graissage
Broche
- Broche à roulements multiples assurant une bonne absorption et dissipation des forces générées lors de l’enlèvement de copeaux
- L’unité de broche de haute qualité est équipée d’un logement d’outil de grande taille et d’un refroidisseur de broche à huile disponible en standard, un avantage majeur en fonctionnement continu
Changeur d’outils
- Robuste changeur d’outils à 12 stations avec un temps de changement d’outil de 7 s.
- Le poids max. de l’outil est de 3 kg
